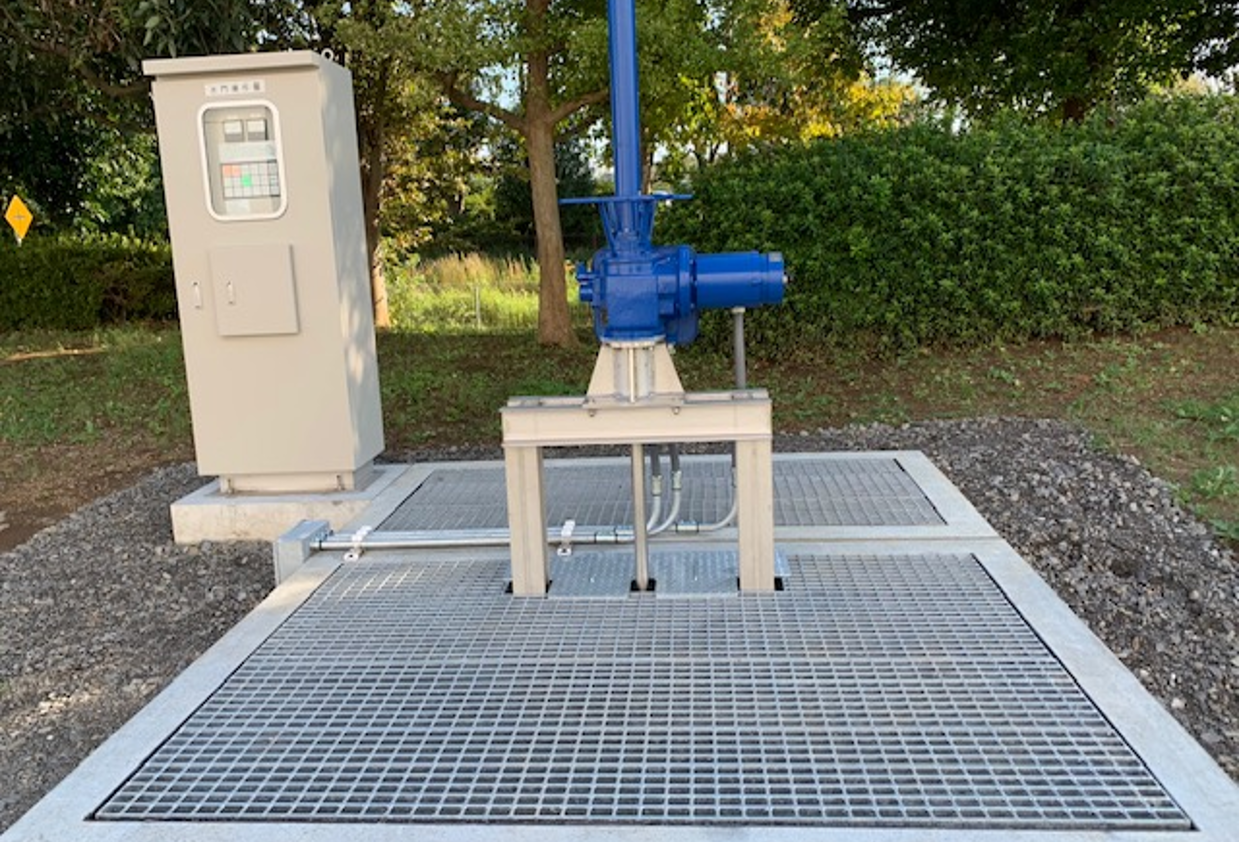

水門（スライドゲート）設置工事【自動車関連メーカー工場】

施工過程

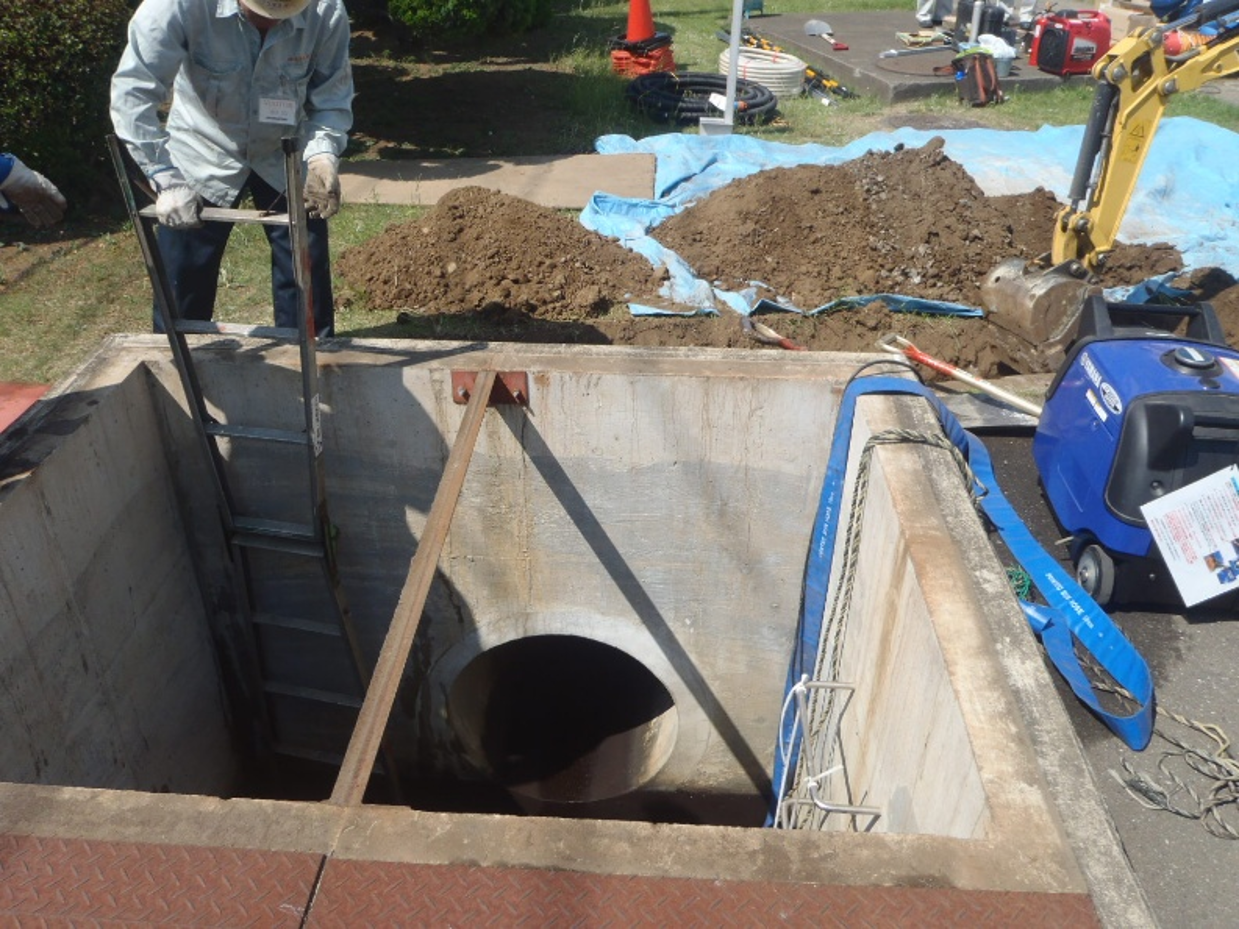

1. 施工前の状況

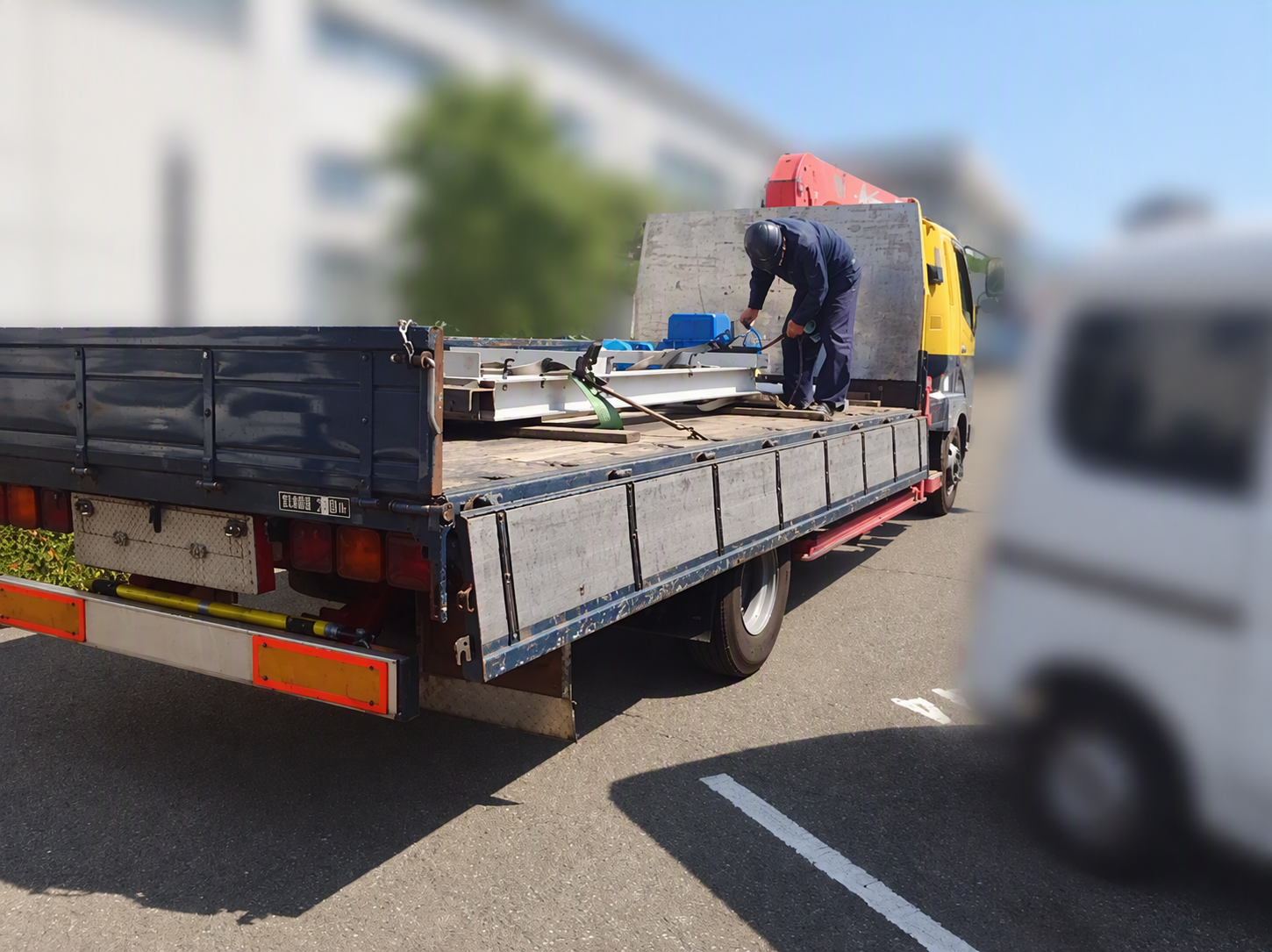

2. 水門搬入
工場で全て組み上げた状態まで製作し、完成品として納入します。
現地搬入後、ラフタークレーン等を用いて所定の施工箇所まで吊り込みをします。

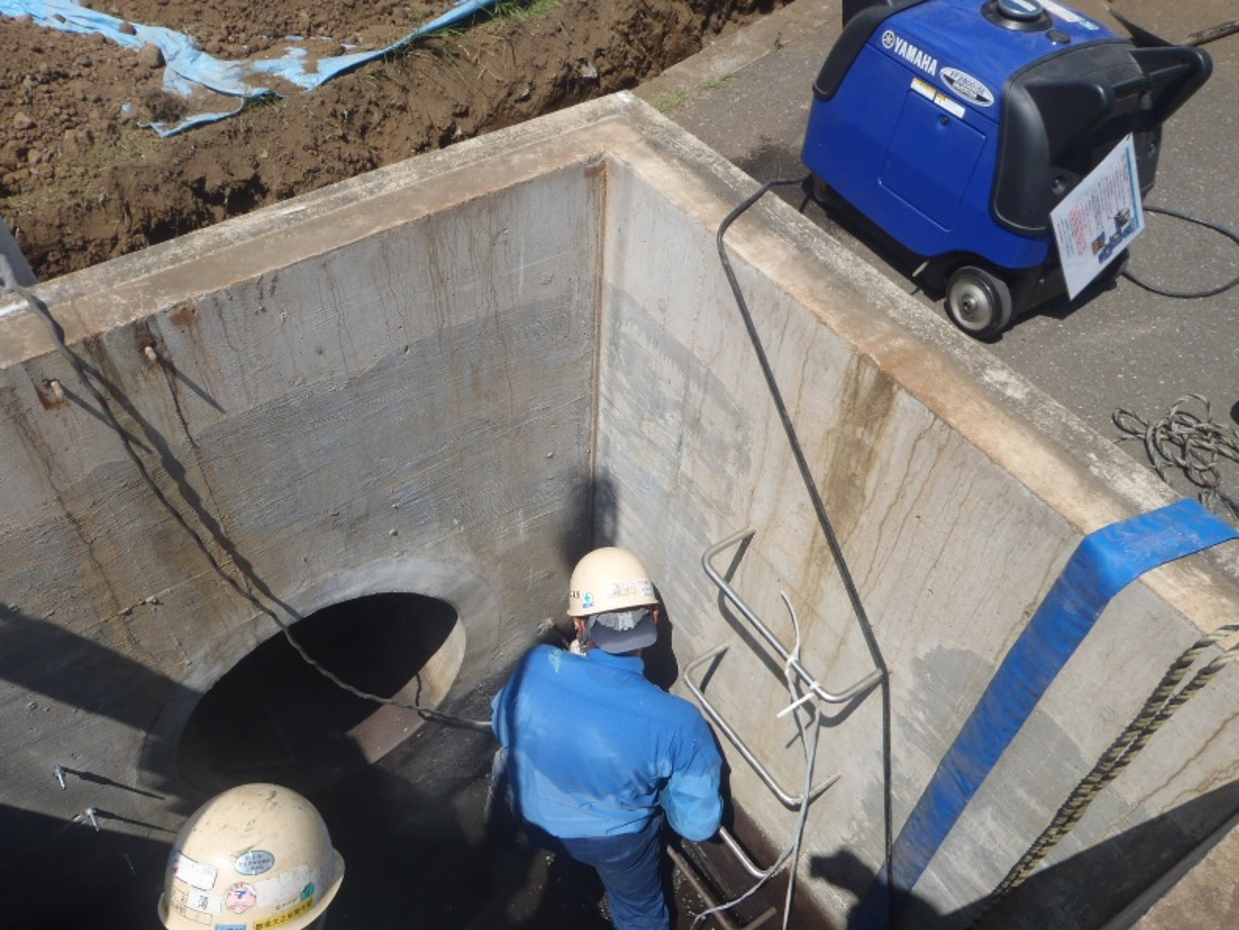

3. アンカー削孔
アンカー打込み位置の墨出しを行った後、電動ドリルを使用して所定の深さまで削孔します。

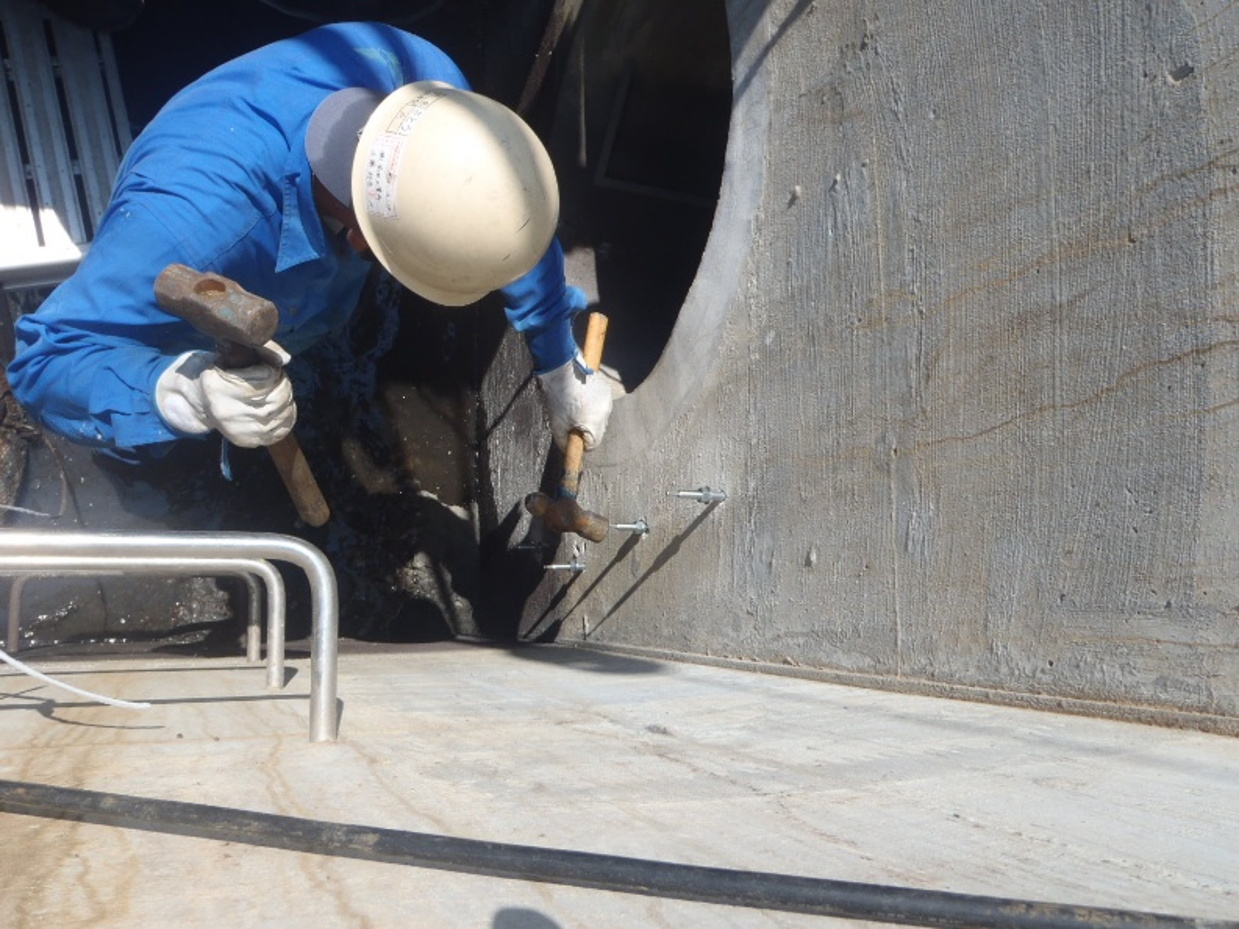

4. アンカー打込み
水門図面のアンカーピッチを参照し、水門本体アンカーの位置近くに打ち込みます。

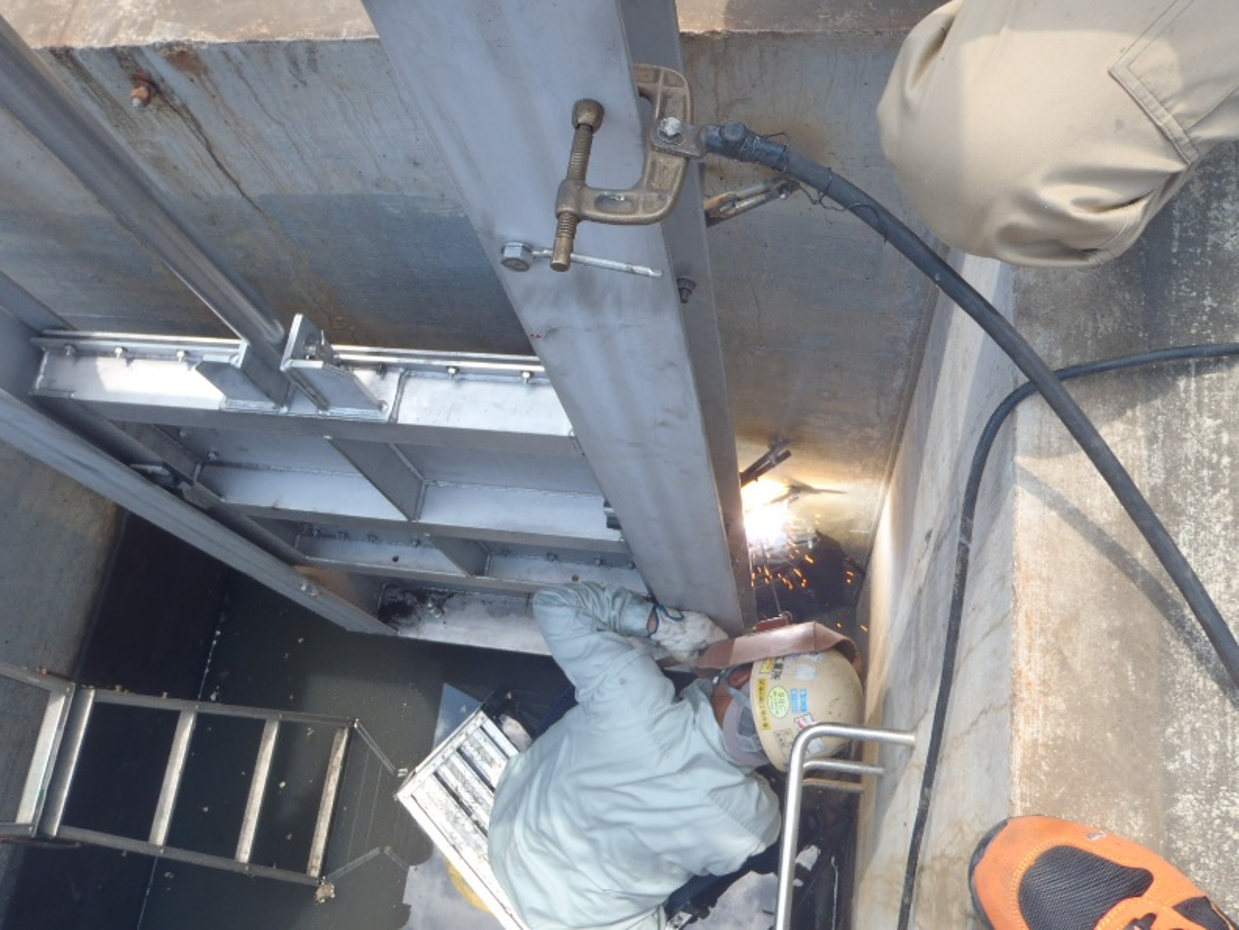

5. 溶接
1. 壁から150㎜程度離した状態で水門本体が水平垂直になるよう調整し、溶接固定を行います。
2. 扉体背面の水密ゴムに火花が飛散しないよう、防炎シート等でゴムを養生した状態で溶接を行います。
3. まず仮溶接を行い、その後、再度位置調整を行います。
4. 位置確認後、本溶接を実施します。

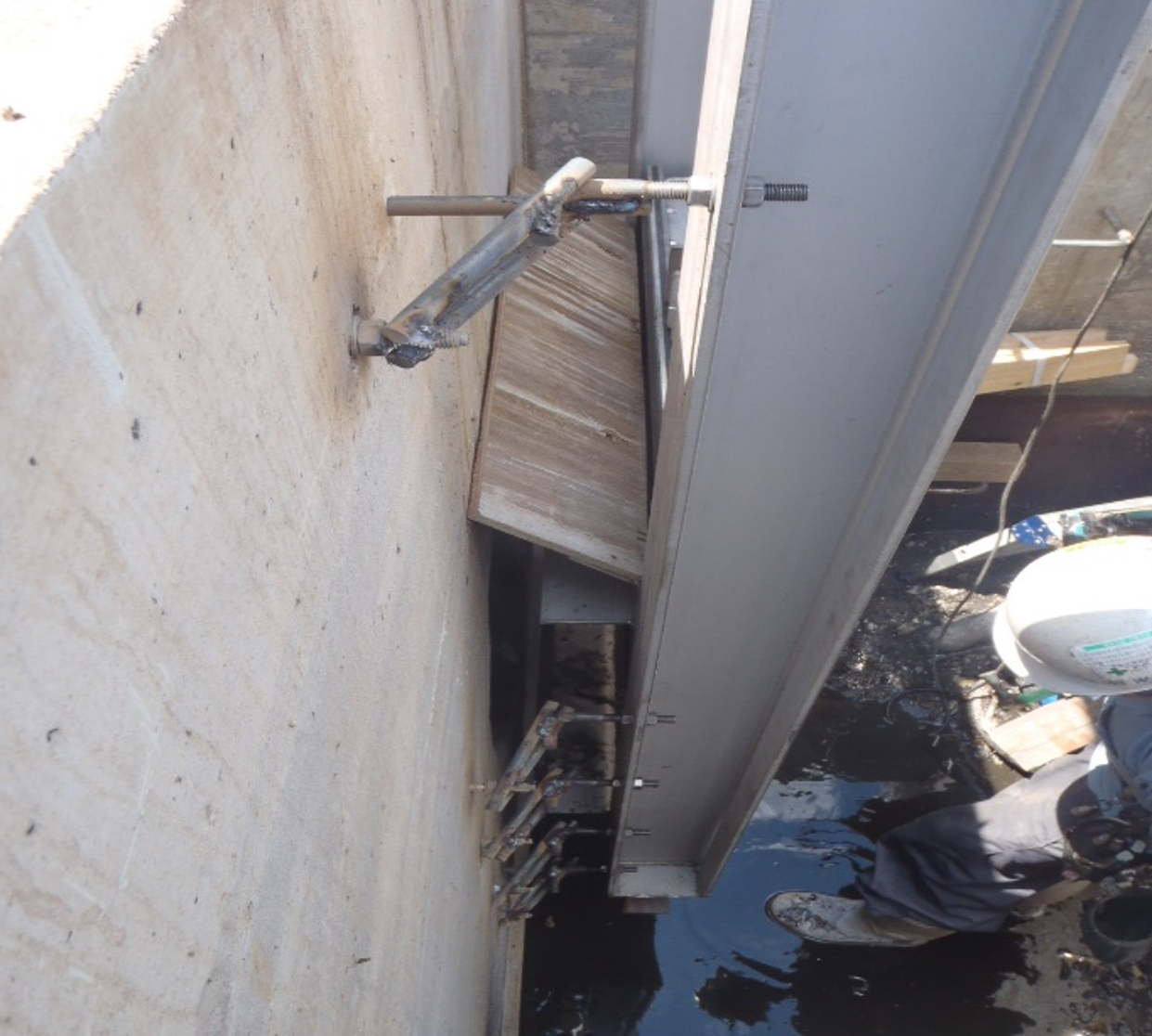

6. 溶接完了
アンカー以外のH型鋼等には溶接しません。
（歪みが出て漏水の原因になることがあるため）

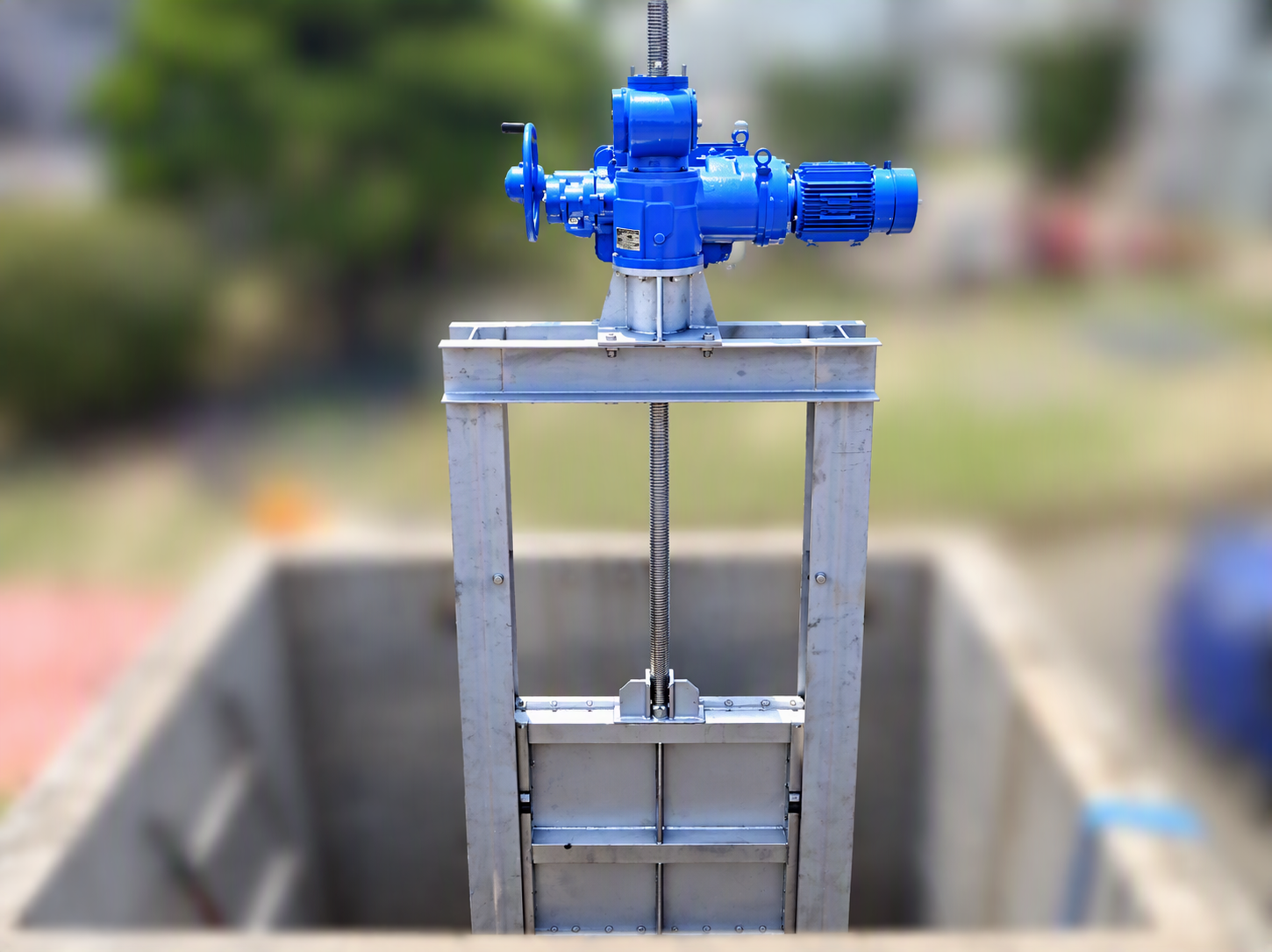

7. 据付完了

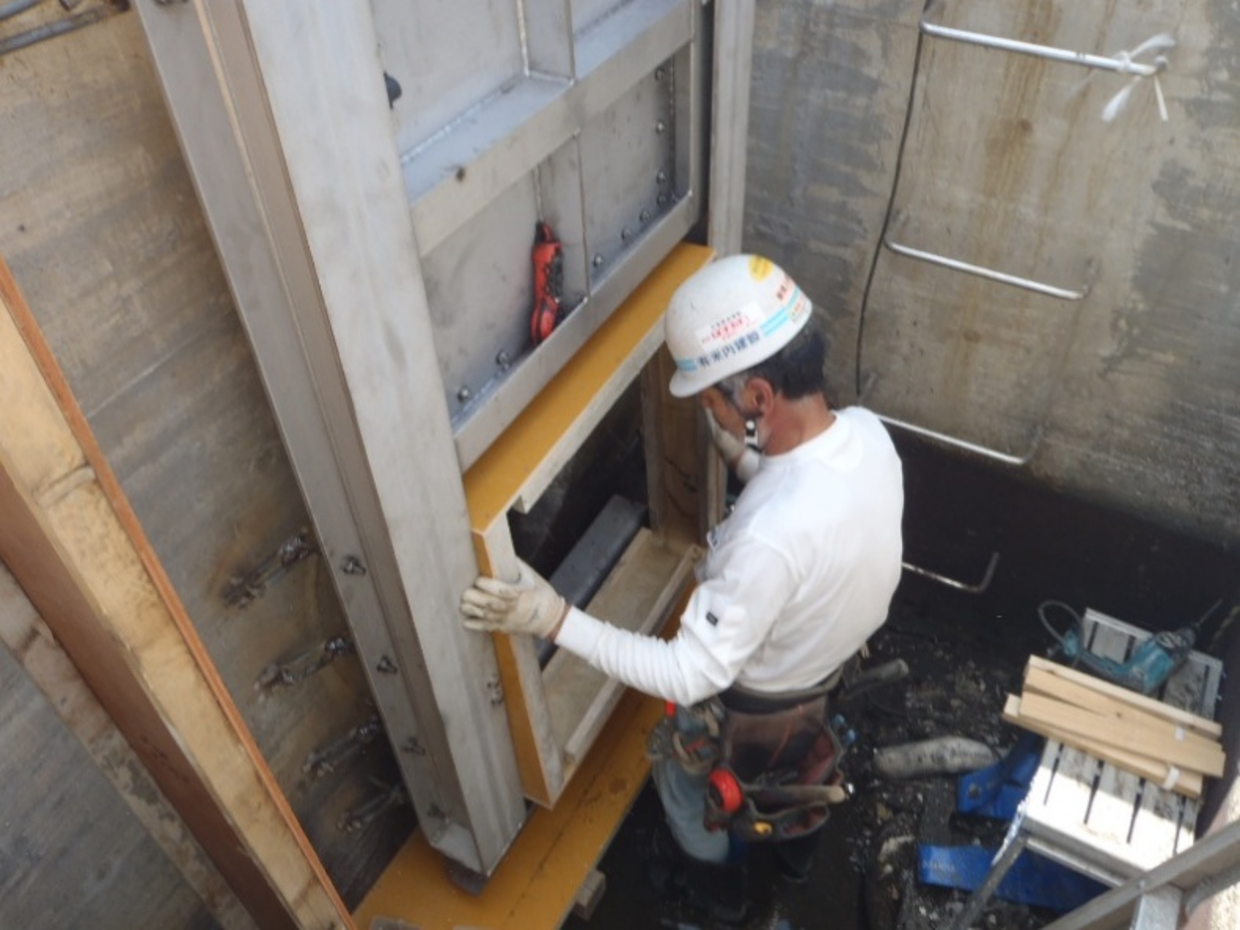

8. 二次モルタル用型枠取付
※型枠以降の工事は、基本的に当社の範囲外としております。

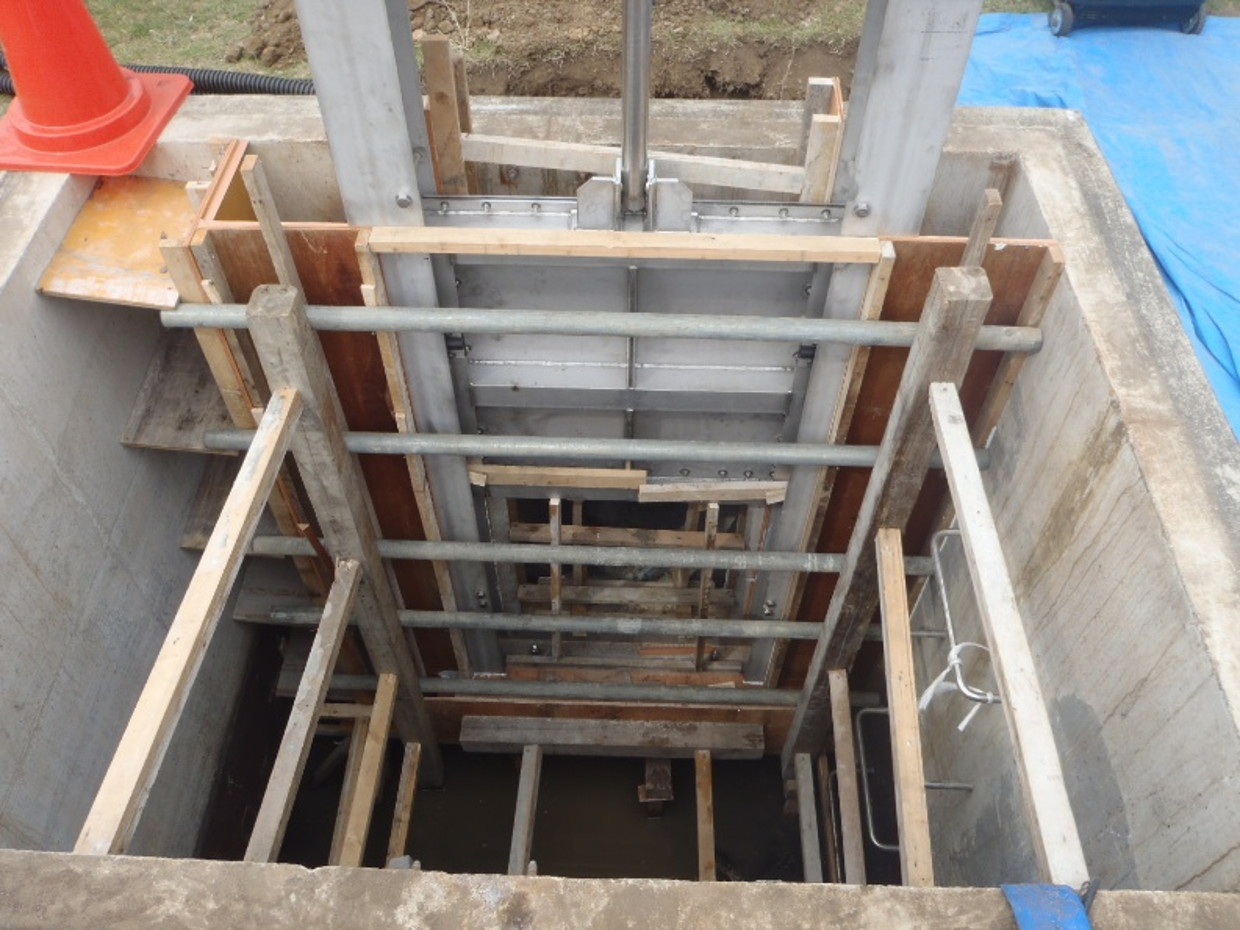

9. 型枠設置完了

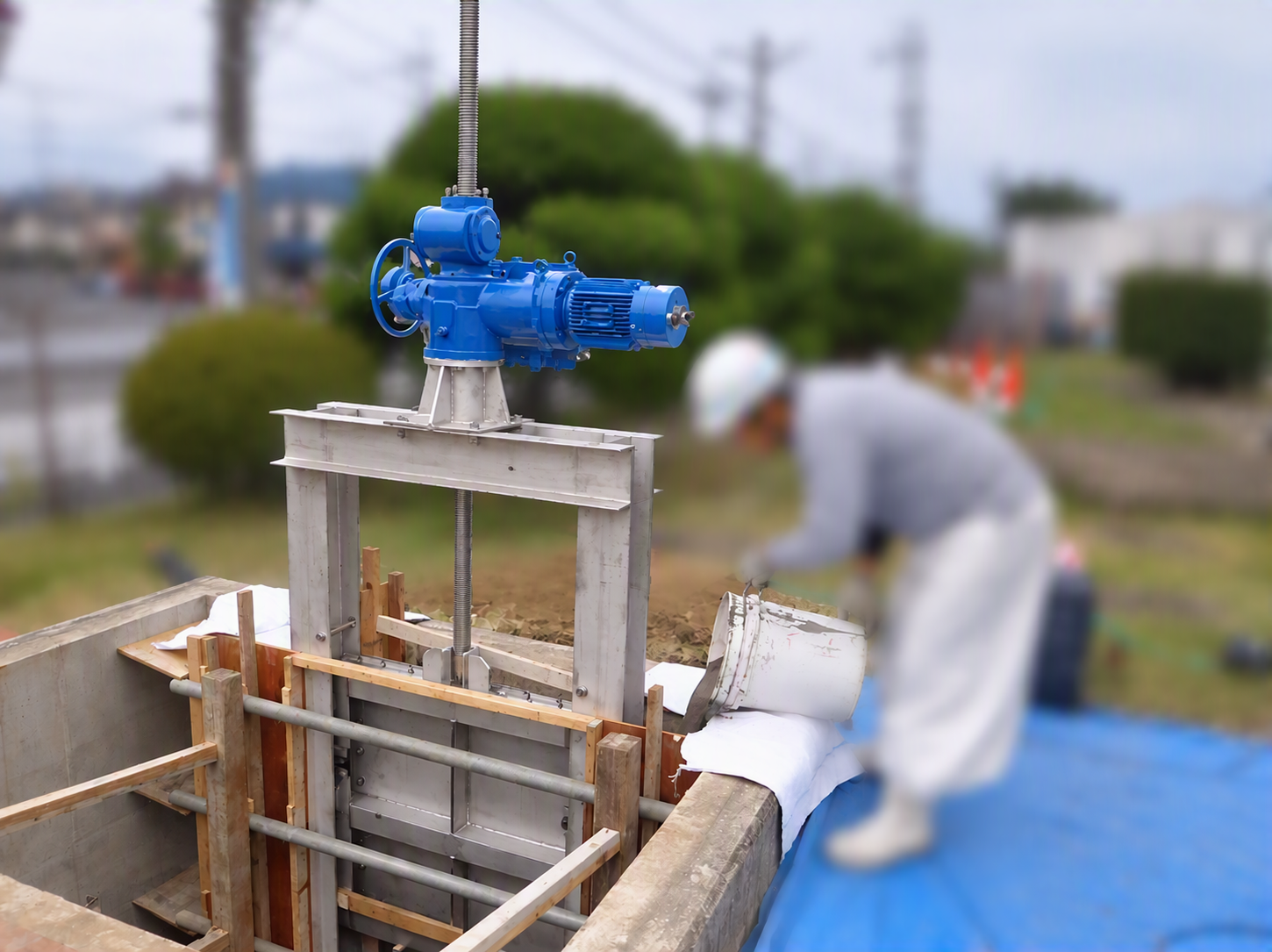

10. 二次コンクリート充填
壁面と水門（戸当り）の隙間に二次コンクリート（防水モルタル等）を充填します。

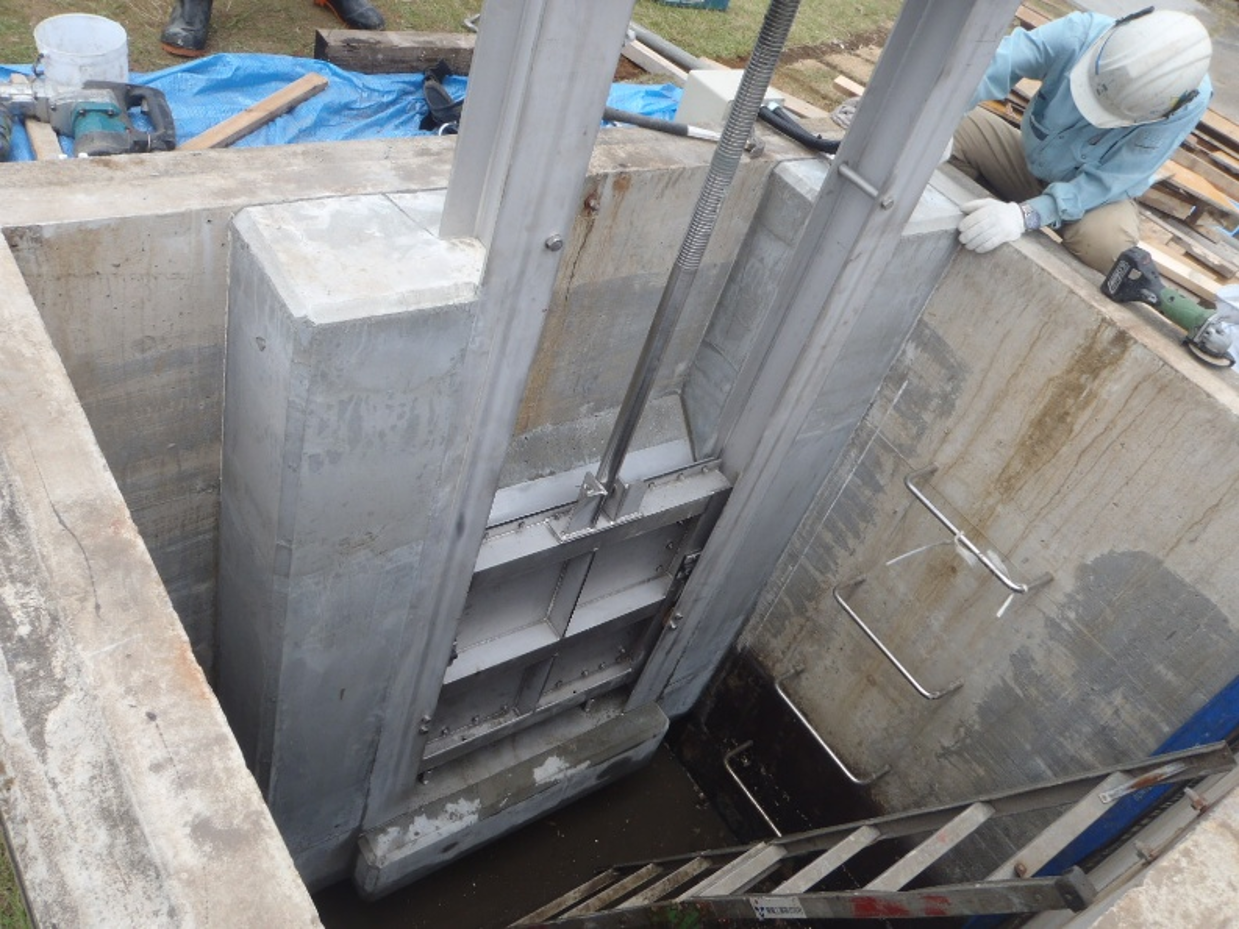

11. 型枠脱型後
型枠脱型後、扉体稼働部にノロが付着している場合は除去します。
ノロが付着したまま稼働させると、水密ゴムの破損につながる恐れがあるためです。

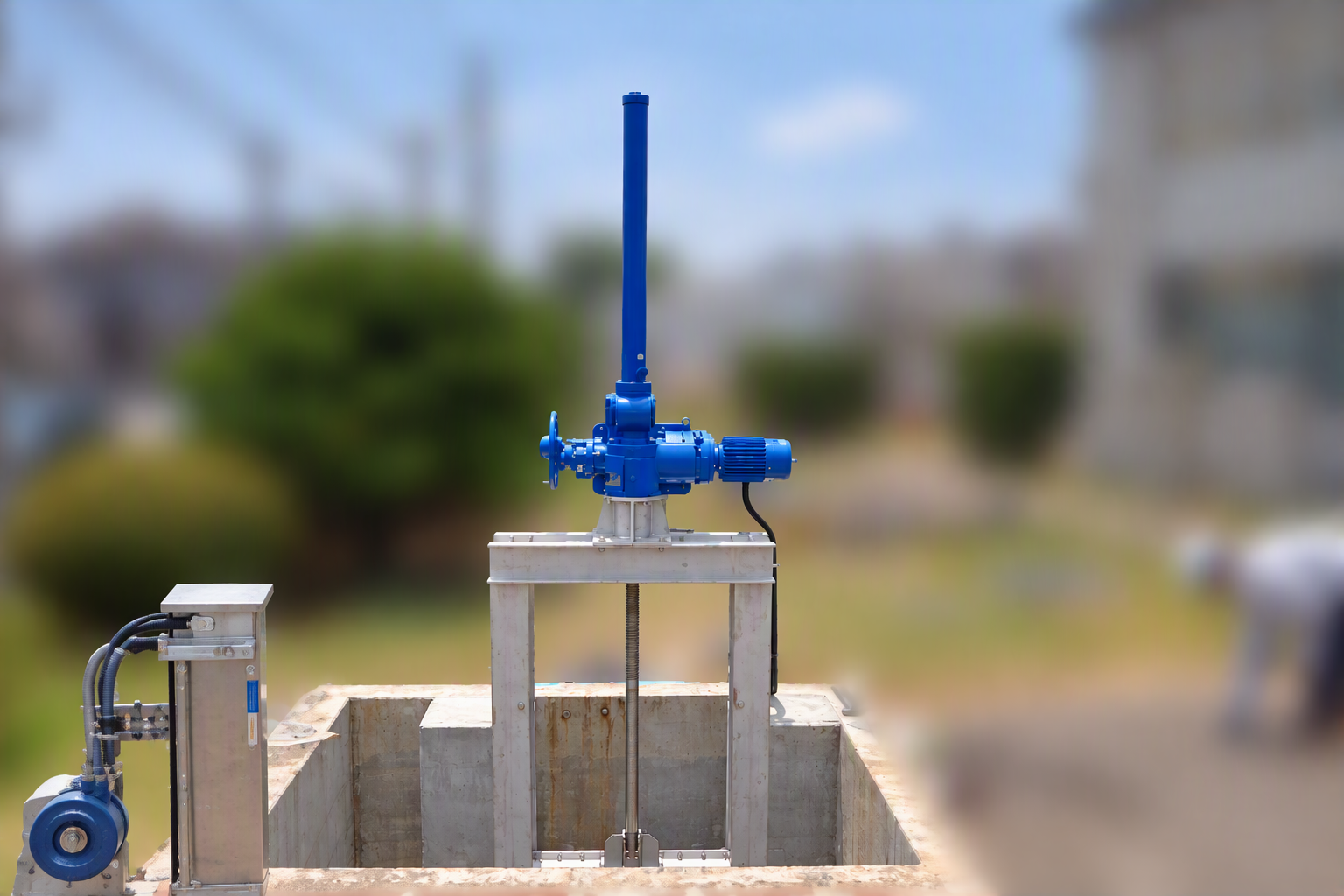

12. 施工完了

施工の効果

• 油流出発生時に排水を自動的に遮断でき、外部への流出を防止できる。
  （油膜検知器+制御盤が別途必要です。）
• 人手による対応を待たずに迅速な遮断が可能となり、初動対応の遅れを防止できる。
• 環境リスクの低減を可能とする。

導入業界別の施工事例

• 飲料、電機、電力、自動車、化学、石油など多方面の工場
• 小水力発電
• 処分場

Q&A

Q：施工期間はどのくらいですか？

A： 標準的な施工期間は2～3週間程度を想定しております。（水槽改造などの期間は除く）

<施工例>
電動ゲート1門、制御盤1台、測定機器1セットを設置する場合
・水門・制御盤・測定機器据付：2日
・二次コンクリート用型枠設置：1日
・二次コンクリート打設：1日
・養生期間：7日程度
・脱型：1日
・二次電気配線工事：2日程度
・動作確認・検査：2日

※上記①の据付工事は弊社にて対応可能です。
※水門の水平・垂直調整は製品性能や精度に大きく影響するため、基本的に弊社が施工しております。
　なお、現場条件や施工環境によって工期が前後する場合がございます。

Q：メンテナンス頻度はどのくらいですか？

A： 日常点検（スピンドルグリスアップ・開閉操作確認）に加え、年1回程度の定期点検を推奨しております。
部材の交換時期は設置環境や使用頻度によって異なりますが、水密ゴムは3～7年程度、スピンドル・開閉機などの主要部品は10年に1回程度が交換の目安となります。
定期的な点検・メンテナンスを行うことで、故障の予防や設備の長寿命化につながります。
現場状況に応じたメンテナンス計画のご提案も可能ですので、お気軽にご相談ください。

Q：カナエの水門の特徴は何ですか？

A： 工場やプラント等からの異常水流出防止（環境）対策に多くのノウハウを蓄積しています。
「緊急遮断スルースゲートシステム」として、異常水を計測する計測機器（pH計、油膜検知器等）、異常時に自動で異常水の構外流出を防止する電動水門、計装機器と水門を制御する水門操作盤をトータルで設計致します。
実績として、飲料、電機、電力、自動車、化学、石油など多方面の工場、さらに小水力発電、処分場に納入しています。
また「スマート水門」では遠隔地（タブレットやスマートフォン）からの監視・開閉操作、及び異常発生時の遠隔地へのメール送付等に対応し、省力化・効率化に貢献します。

Q：製作可能な水門の大きさを教えてください。

A： 吞口寸法が100㎜×100㎜～2000㎜×2000㎜程度になります。2000㎜を超える場合はご相談ください。
360㎜×370㎜等の製作も可能です。
また、各種寸法はcm単位で対応可能です。
