KH形簡易スルースゲート

汎用DB：詳細

KH形簡易スルースゲート

KH形簡易スルースゲート
KH形簡易スルースゲート

水門が無ければ、治水対策は出来ません

概要

KH形簡易スルースゲートは、低価格で、性能並びに耐久性に優れ、安心してご使用いただけます。
KH形は戸当り金物にH形鋼を使用したもので、どのような水路にも適合するよう設計されております。
※お急ぎの際は、電話での問い合わせ TEL◆03-3432-0778（水門問合せ番号）までお願いします。

特徴

  1. 呑口は角形ですから、主に角形の水路に適合するものですが、円形の呑口でも使用できます。
  2. 大きさは別表の通り300mm～1000mmまで揃っております。
  3. 扉体、戸当り、開閉機、スピンドルとも一体構造となっておりますので、据付が容易です。
  4. 使用材料はSUS304が標準です。SS400の場合はご相談ください。水密ゴムにはクロロプレン製を使用しております。

仕様

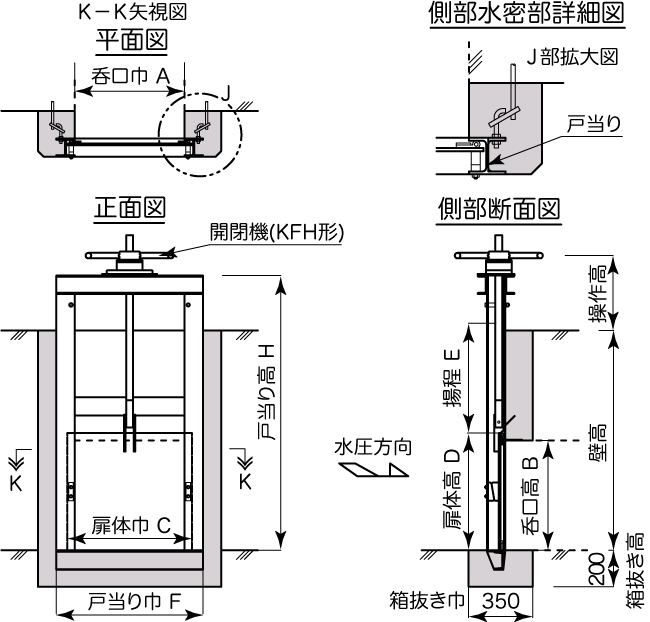

KH形簡易スルースゲート概略図
ＫＨ形簡易スルースゲート主要寸法表（四方水密式）
※材質はステンレス製、鋼製のどちらかをご指定下さい。
（単位：mm）
形式 呑　口 扉体 揚　程 戸当り 開閉機
巾・高 巾 高 巾 高 形式
A・B C D E F H
KH-300 300 385 365 300 500 900 KFH形
KH-400 400 485 465 400 600 1100
KH-500 500 585 565 500 700 1300
KH-600 600 685 665 600 800 1500
KH-700 700 785 765 700 900 1700
KH-800 800 885 865 800 1000 1900
KH-900 900 985 965 900 1100 2100
KH-1000 1000 1130 1065 1000 1300 2300

※お急ぎの際は、電話での問い合わせTEL◆03-3432-0778（水門問合せ番号）までお願いします。
