ステンレス製/アルミ合金製丸形フラップゲート
H1
ステンレス製/アルミ合金製丸形フラップゲート
汎用DB:詳細
ステンレス製/アルミ合金製丸形フラップゲート
カタログダウンロード
お問い合わせ
逆水をシャットアウト
概要

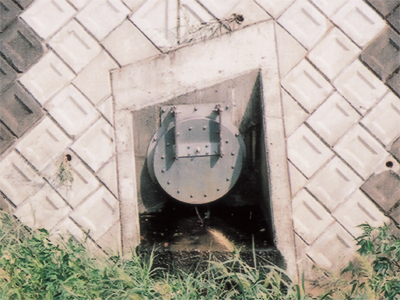

丸形フラップゲートは水位差による自動開閉ゲートで、主に防潮用、下水用、排水用等に採用いただいております。
サイズも豊富に取り揃えておりますので、各方面に幅広くご利用いただけます。
特徴
独自の扉体支持機構により、扉体の開閉がスムーズです。
わずかな水位差でも開閉します。
丸形の呑口ですからヒューム管に合わせて使用できます。
オールアンカーで取付ける後付タイプも製作しております。
水密ゴムはクロロプレン製を使用しております。
仕様

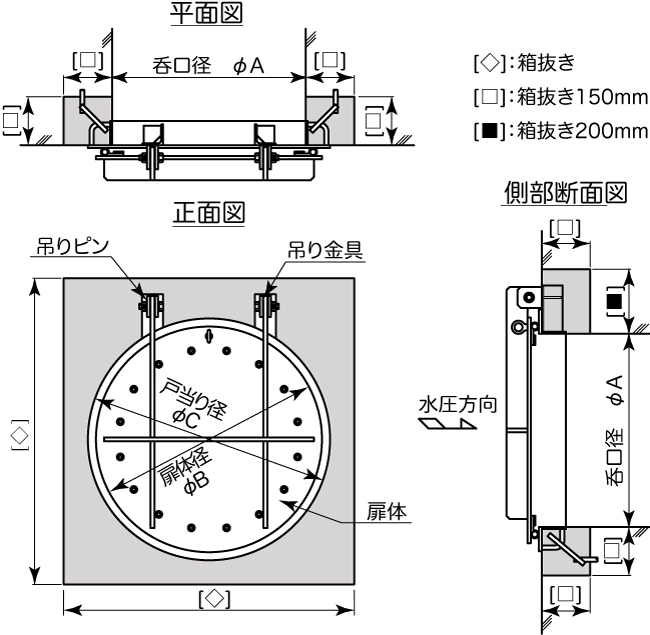

ステンレス製丸形フラップゲート主要寸法表
(単位:mm)
形 式
呑口径
扉体径
戸当り径
質量
設計水深
A
B
C
[kg]
KSF-150
150
230
280
12
4.0m
KSF-200
200
280
330
16
KSF-250
250
330
380
20
KSF-300
300
380
430
24
KSF-350
350
430
480
28
KSF-400
400
480
530
33
KSF-450
450
530
580
39
KSF-500
500
580
650
46
KSF-600
600
700
750
74
KSF-700
700
800
850
89
KSF-800
800
900
950
111
KSF-900
900
1000
1050
129
KSF-1000
1000
1100
1150
153
アルミ合金製丸形フラップゲート主要寸法表
(単位:mm)
形 式
呑口径
扉体径
戸当り径
質量
設計水深
A
B
C
[kg]
KAF-150
150
230
280
12
4.0m
KAF-200
200
280
330
15
KAF-250
250
330
380
18
KAF-300
300
380
430
21
KAF-350
350
430
480
25
KAF-400
400
480
530
30
KAF-450
450
530
580
34
KAF-500
500
580
650
38
KAF-600
600
700
750
56
KAF-700
700
800
850
67
3.0m
KAF-800
800
900
950
80
2.5m
KAF-900
900
1000
1050
97
KAF-1000
1000
1100
1150
117
※お急ぎの際は、電話での問い合わせTEL◆03-3432-0778(水門問合せ番号)までお願いします。
