ステンレス製/アルミ合金製角形フラップゲート
H1
ステンレス製/アルミ合金製角形フラップゲート
汎用DB:詳細
ステンレス製/アルミ合金製角形フラップゲート
カタログダウンロード
お問い合わせ
逆水をシャットアウト
概要
全ての部材にステンレスを採用したオールステンレス製と、耐食性や軽量化の観点から扉体にアルミニウム合金を使用したアルミ合金製があります。
丸形フラップゲートと同様、開閉はスムーズで、水密にはクロロプレンゴムを使用しています。
各種サイズを取りそろえておりますが、特殊サイズも製作致します。
※お急ぎの際は、電話での問い合わせ TEL◆03-3432-0778(水門問合せ番号)までお願いします。
特徴
ステンレス製
汚水、工場排水、あるいは海水用として使用されるステンレス製のフラップゲートです。扉体支持機構により、開閉はスムーズです。右表の通り各サイズを標準化しておりますが、特殊サイズも製作いたします。水密ゴムはクロロプレン製を使用しております。
アルミ合金製
耐触性と軽量化の観点からアルミ合金製の扉体を使ったフラップゲートです。戸当りはステンレス製ですが、扉体には耐触アルミ(A5083等)を使い軽量ですので、特に開閉はスムーズです。水密ゴムはクロロプレン製を使用しております。
仕様

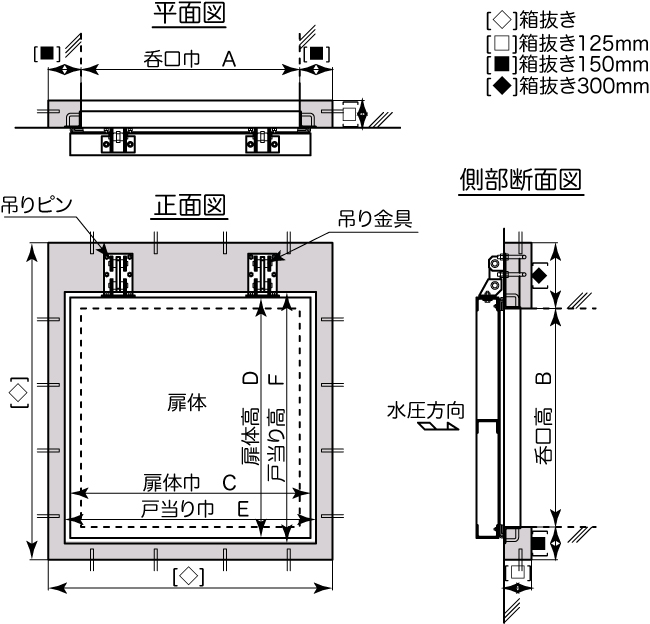

ステンレス製角形フラップゲート主要寸法表
(単位:mm)
形 式
呑 口
扉体
戸当り
設計水深
巾・高
巾・高
巾
高
A・B
C・D
E
F
KSQF-300
300
400
430
430
4.0m
KSQF-400
400
500
530
530
KSQF-500
500
600
630
630
KSQF-600
600
700
750
750
KSQF-700
700
800
850
850
KSQF-800
800
900
1000
1000
KSQF-900
900
1000
1100
1100
KSQF-1000
1000
1100
1200
1200
アルミ合金製角形フラップゲート主要寸法表
(単位:mm)
形 式
呑 口
扉体
戸当り
設計水深
巾・高
巾・高
巾
高
A・B
C・D
E
F
MFR-A0303
300
380
400
400
5.3m
MFR-A0404
400
480
500
500
3.4m
MFR-A0505
500
600
630
630
5.4m
MFR-A0606
600
700
730
730
4.1m
MFR-A0707
700
800
830
830
2.8m
MFR-A0808
800
900
930
930
2.0m
MFR-A0909
900
1000
1050
1050
3.2m
MFR-A1010
1000
1100
1150
1150
2.7m
※お急ぎの際は、電話での問い合わせTEL◆03-3432-0778(水門問合せ番号)までお願いします。
