ゴムライニング（発電所／ゴムの剥離）

施工過程

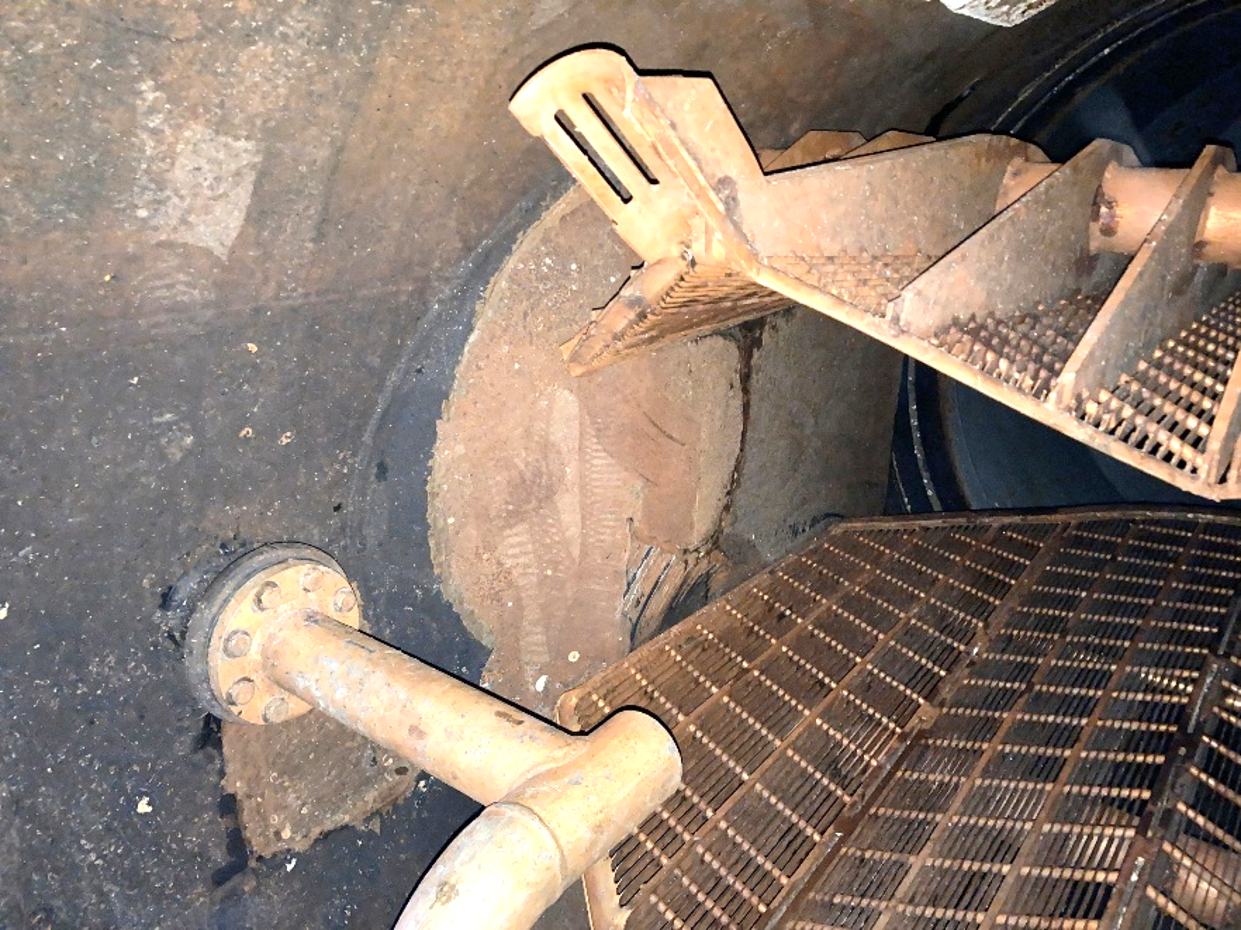

1. 施工前
金属の格子が上下することでライニングに接触し、既存のゴムが剥離した状態。

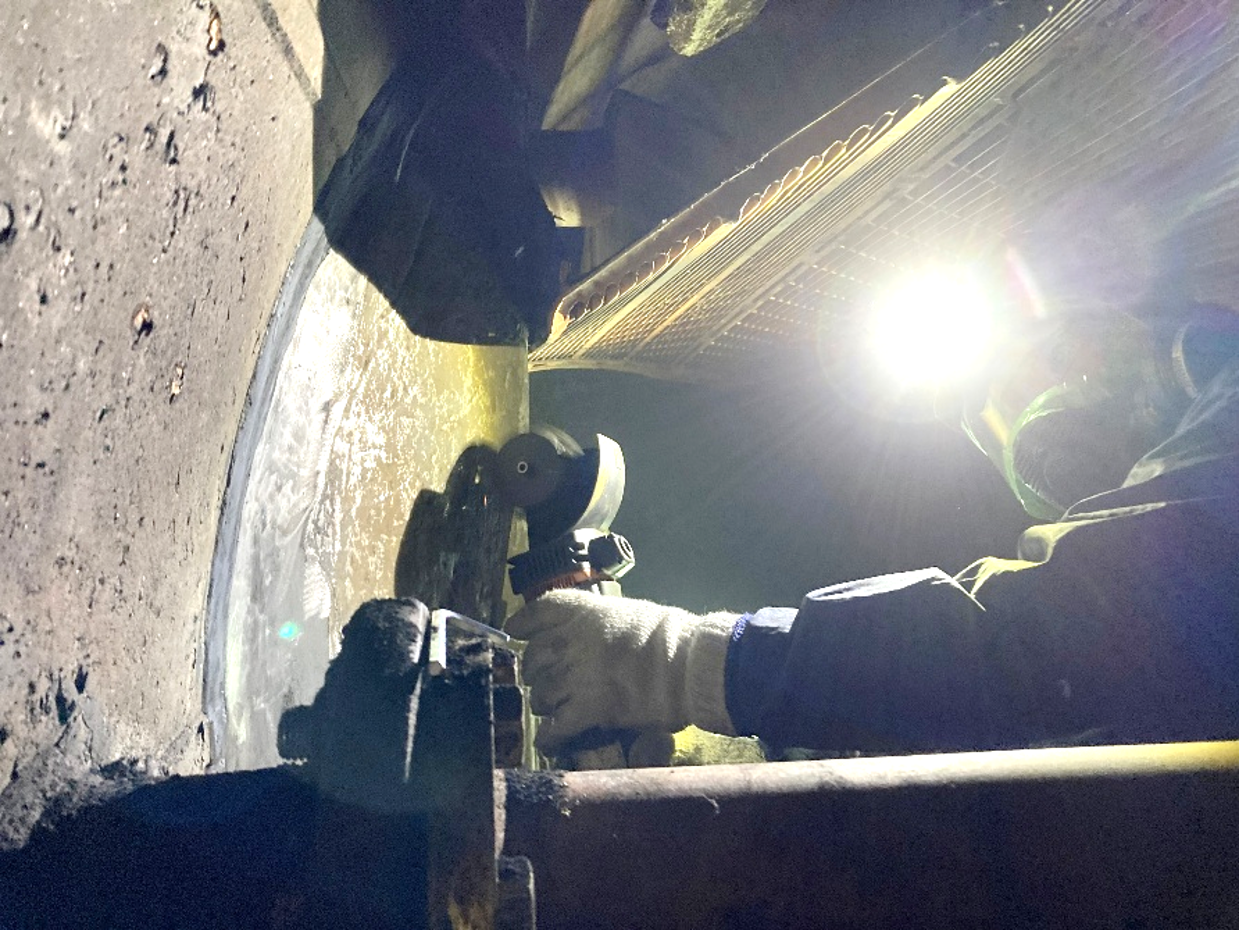

2. ブラストライカーによる下地処理

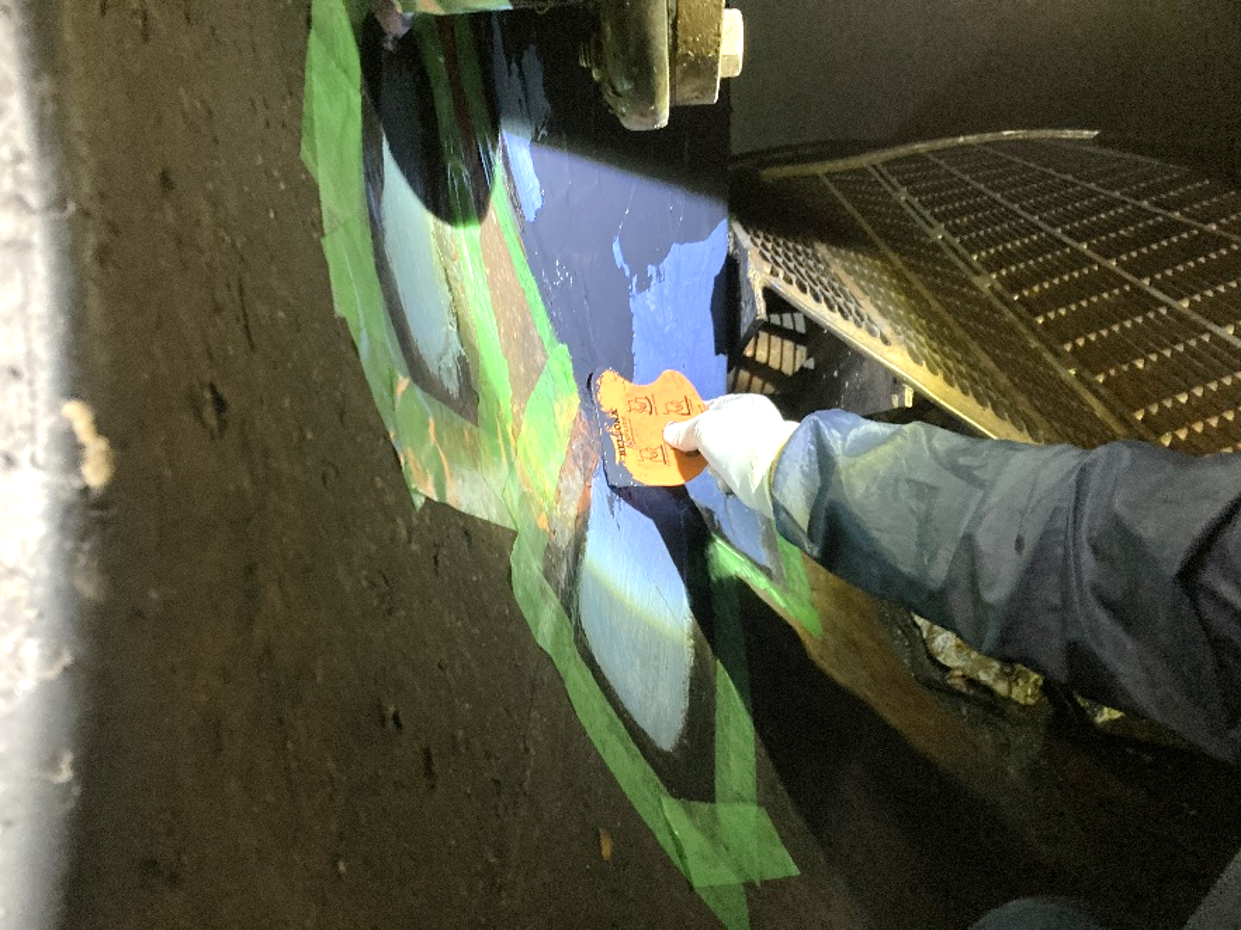

3. ゴムパテ材による補修
施工箇所が複雑なため、ゴムシートが貼れない箇所についてはゴムパテ材を使用します。

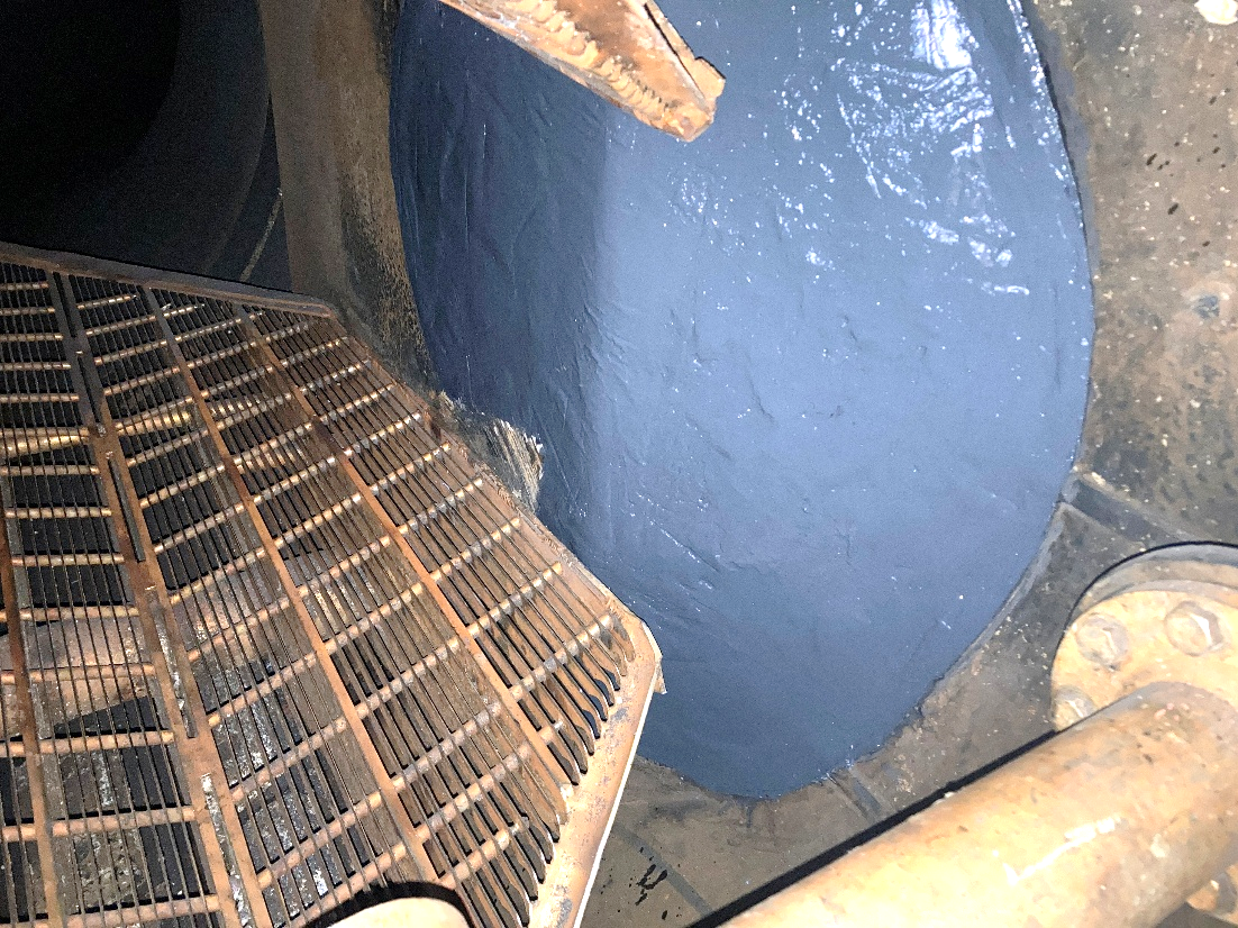

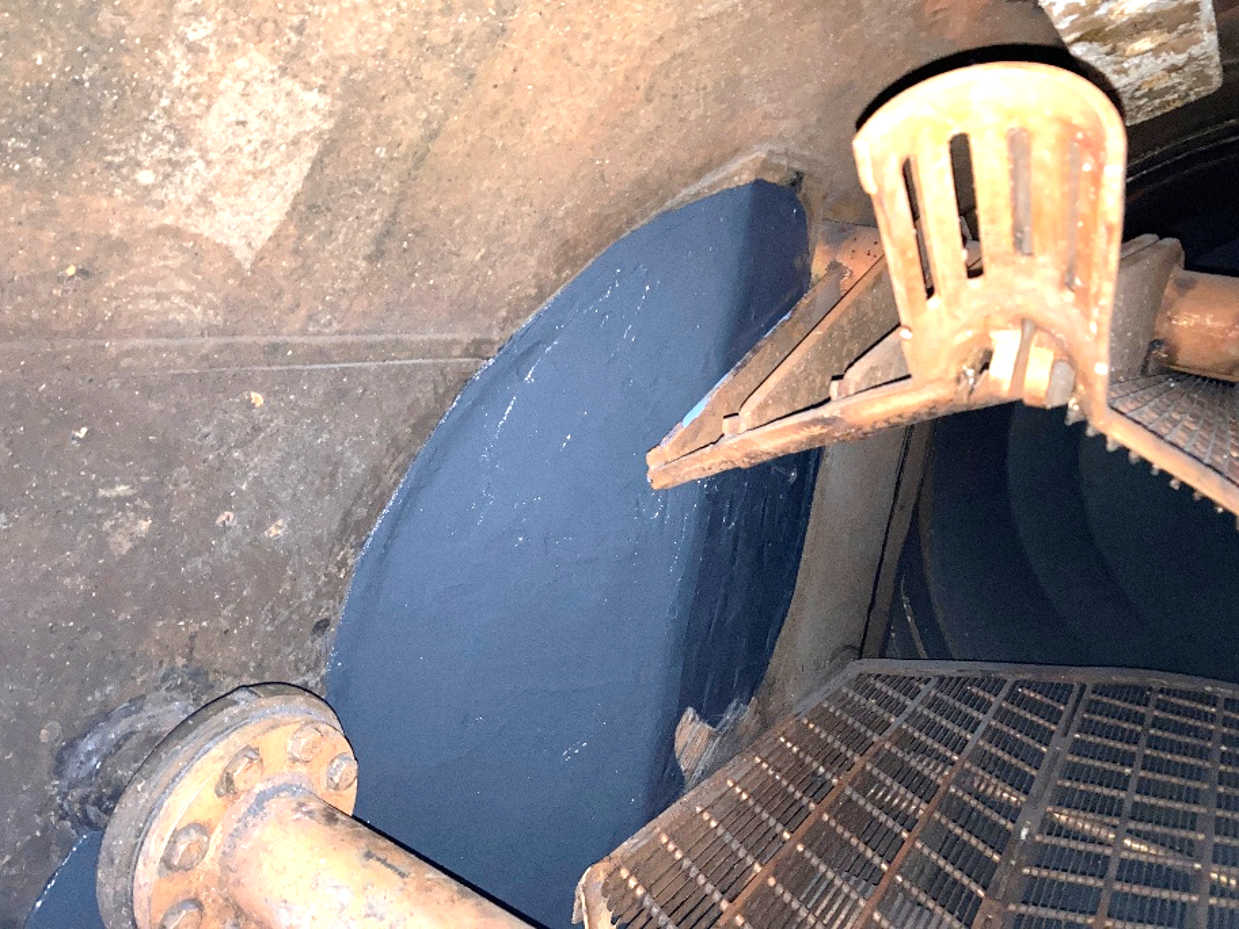

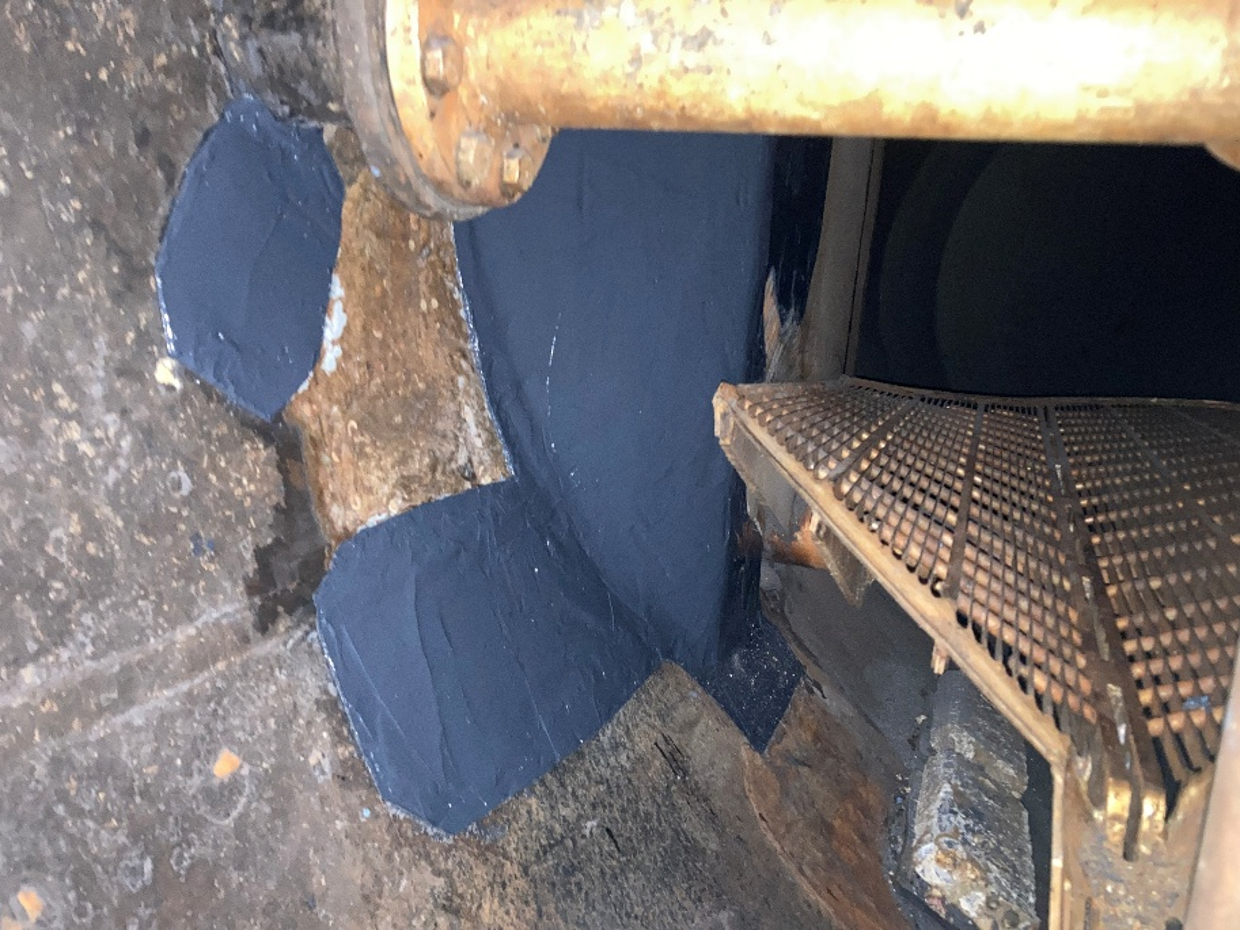

4. 施工完了

施工の効果

• 母材の腐食防止
• 貝類・異物の衝突による損傷リスクを低減
• 配管の肉厚減少（減肉）の抑制
• 漏洩リスクの低減
• 配管の長寿命化
• 計画外停止のリスクを低減
• 海水による化学的腐食から母材を保護
• 補修範囲の拡大を未然に防止

ゴムライニングについて

ゴムライニングは、薬液や海水などの厳しい環境にさらされる設備を保護し、腐食や摩耗の進行を抑えるための有効な対策です。
カナエでは、これまで培ってきた豊富な施工実績を活かし、お客様の設備に最適なライニング施工を提供することで、安全性・信頼性の向上と設備の長寿命化をサポートしています。

発電所におけるゴムライニングについて

発電所では、海水設備を中心に多くの設備でゴムライニングが採用されています。
しかし、経年劣化や流体による摩耗などにより、ゴムライニングの剥離や損傷が発生することがあります。
ゴムパテ補修材による部分補修は、防食機能を回復させる有効な手段であり、母材の腐食防止や設備寿命の延長、補修コストの低減に繋がります。

導入業界別の施工事例

• 発電所（火力発電所、原子力発電所等）
• 化学プラント設備
• 鉄鋼・非鉄金属工場

Q&A

Q：ゴムライニングとは何ですか？

A： ゴムライニングとは、金属製のタンク・配管・槽などの内面にゴムシートを貼り付け、腐食や摩耗から設備を保護する工法です。
薬品・スラリー・排水などによる劣化を防ぎ、設備の長寿命化に貢献します。

Q：ゴムライニングの特長は何ですか？

A： ゴムライニングには、次のような特長があります。

• 優れた耐食性、高い耐摩耗性・耐衝撃性
• 金属母材を保護し、メンテナンスコストを削減
• 条件に応じてゴム材質を選定可能

Q：ゴムの種類は選べますか？

A： 使用環境に応じて選定いたします。
天然ゴム、クロロプレンゴム、ブチルゴムなど、耐薬品性・耐熱性を考慮した材料選定を行います。
※ゴムライニングは軟質と硬質がございます。

Q：ゴムライニングの耐用年数はどのくらいですか？

A： 使用条件にもよりますが10年以上使用されるケースも多く、適切な施工と定期点検により長期間の使用が可能です。

カナエの強み

• 納品、施工までの一貫体制
• 豊富な施工実績
• 全国対応可能なアフターサービス体制

認定・取引実績

• 建設業許可証　国土交通大臣許可
• ISO9001認証
• 大手電力会社、化学メーカーで採用
