細管止水栓

汎用DB:詳細

細管止水栓

復水器にやさしい

概要

復水器の安全運転に「細管止水栓」は無くてはならないものとなりました。
 こんな小さな止水栓が電気の安全供給に役立っています。

特徴

抜け落ちません。
漏洩試験を行い良好な結果となりました。
腐食に強いです。
管板面とのすきまを生じない電触防止構造です。
空回りしません。
ゴム部と金具の接触面積が拡く、取付時の空回りを防止します。

仕様

参考寸法[mm] ボルト呼び径 使用スパナ寸法 適用細管内径
KSK FU-1 M8 6 22.91
22.92
KSK FU-2 M10 8 29.26
KSK FU-3 M10 8 30.75

材質

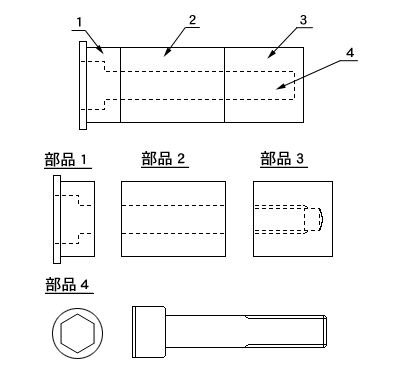

断面図
※チタン製もあります。
部品1 黄銅
部品2 クロロプレン
部品3 黄銅
部品4 黄銅(六角穴付ボルト)
