CCVP管(電力ケーブル保護管)
H1
CCVP管(電力ケーブル保護管)
汎用DB:詳細
CCVP管(電力ケーブル保護管)
お問い合わせ
CCVP管(電力ケーブル用耐熱耐衝撃性塩化ビニル管)
概要

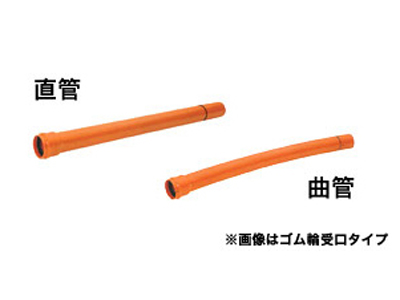

電力ケーブル用耐熱耐衝撃性塩化ビニル管(Community,Communication,compact Cable Vinyl Pipe)で通称CCVP管と言われています。通常、電力線はオレンジPVC管を使用します。受口がゴム輪のタイプ(ゴム輪片受直管、ゴム輪片受曲管)とフラットなタイプ(両差直管)があります。
電力ケーブルの保護管として幅広く多数の実績があります。
特徴
塩化ビニル製で軽量のため取扱が容易で施工性に優れています。
ゴム輪受口構造となっており、優れた水密性を確保します。
管の内面は平滑で、引き込む電線やケーブルの被覆を傷つけません。
仕様
呼び径
受口部
差口部
受口長
L
受口内径
d1
差口長
L1
外径
D
厚み
t
有効長
Z
100
132
115.5
132
114
7.1
直管 5000
曲管 1000
130
138
148.7
138
147.5
8.9
曲管の曲率半径R[m]
呼び径
3
5
10
100
○
○
○
130
○
○
○
※単位:[mm]
※寸法は参考値です。
※仕様は予告なく変わることがあります。ご了承下さい。
