MC-shot（マンホール蓋打撃開放器）

汎用DB：詳細

MC-shot（マンホール蓋打撃開放器）

MC-shot（マンホール蓋打撃開放器）
MC-shot（マンホール蓋打撃開放器）
MC-shot（マンホール蓋打撃開放器）

蓋の開放諦めないで！

概要

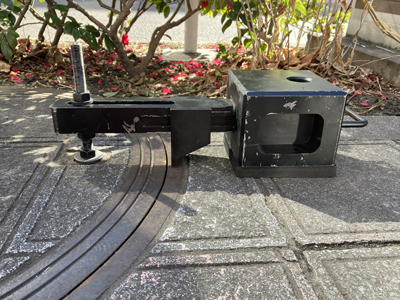

MC-shot(Manhole Cover Shock Open Tool：マンホール蓋打撃開放器)は既設マンホール鉄蓋において、腐食やサビによる受枠との固着や異常食い込み等が原因で開閉不能になった鉄蓋を開放する工具です。
本製品は、工具本体にハンマー等で与えた打撃による衝撃を利用して鉄蓋の鍵穴を介し、てこの原理で受枠と蓋本体の固着を解消し開閉可能とするものです。

特徴

経年による受枠との固着などにより開閉が難しくなった鉄蓋に蓋裏からの打撃力を与えることで、固着を解消し蓋の開閉を可能とします。
解放工具本体にショックレスハンマー等で与えた打撃力を鉄蓋の鍵穴を介して蓋裏からの打撃力（鉄蓋解放方向への打撃力）に変換することができます。

仕様

【部品構成と名称】
部品構成と名称
【対応マンホール鍵穴】
・全4種類あります。JIS形No.1、JIS形No.2、T形兼用型、フック型
それぞれご使用になるマンホール等の鍵穴をご確認ください。
対応マンホール鍵穴
【打撃工具種類】
  1. スライドハンマー
  2. ハンドブレーカー
  3. 両口ハンマー
製品に打撃工具は含まれておりません。
適用範囲
本器具は現地での検証に基づき設計していますが、既設鉄蓋に状態によっては鉄蓋のバール穴を破損する恐れがあります。
作業時に鉄蓋の変形、クラック等が確認された場合には器具の使用を中断して下さい。

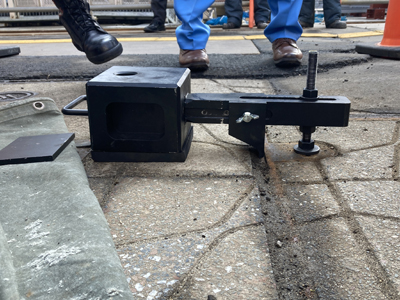

使い方

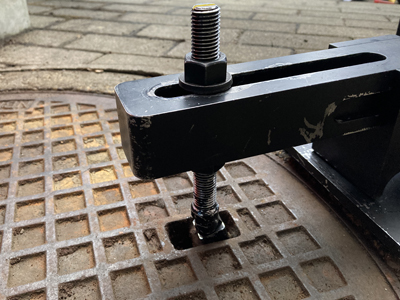

（１）鍵穴キーをMC-shot本体より取り外し、マンホールや鉄蓋等の鍵穴に締め付けて装着します。
（２）MC-shot本体のキー装着穴にキーを合わせて装着します。
【注意】
支点先端のつぶれや部材の変形が無いことを確認して下さい。つぶれや変形があった場合は開放作業に影響が出ます。
現場の状況によって、補助部材等を使用してください。
路面保護が必要な場合は、支点部に敷き鉄板を使用してください。
敷き鉄板の使い方
路面が傾斜している場合、テーパー座金等を用いて傾斜に合わせるようにしてください。
テーパー座金の使い方
