メカニカルシール

汎用DB:詳細

メカニカルシール

特殊用途、過酷条件でも独自技術でしっかりサポート!修理・補修も承ります

概要

通常では無理なリクエストこそ、得意分野です。機構・サイズ・材質、きめ細かな設計対応で、信頼に応える軸シールを提案します。形式・機種が豊富で、各種データも揃っており、回転機器全般を的確にサポートできます。 もちろん、アレンジ対応も可能。短期設計・短期納品も可能です。

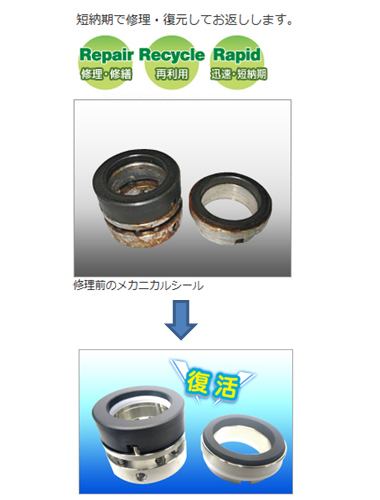

 また、経年劣化したメカニカルシールは、細かく分解し洗浄、研磨ラッピング、Oリングの取替え等を行います。メカニカルシールの使用環境にもよりますが可能であれば補修して機器の延命化を図るご提案をいたします。また、短納期での対応を心がけております。

特徴

取付機器の種類が豊富
ケミカル、ファインケミカル、原子力、半導体分野のプロセスポンプ用軸シールはもちろん、高速ミキサー、ブロワー、圧縮機、攪拌機など、すべての回転機器の軸シールに対応可能です。
スラリー対応
食品から原油・化学薬品・腐食性流体・スラリーまで、構造・材質の工夫によって、適切な軸封機能・期待通りの耐久性をご提案できます。スラリー、パウダー、湿式、乾式を問わずご相談ください。
圧力範囲が広く設計できます
低圧から、高真空・超高圧対応の特殊タイプまで、オーバースペックになることなく使用条件にピッタリとフィットした軸シールを設計できます。
蓄積したデータが豊富です
摺動材、二次シール材はもちろん、スプリングや補強リングの材質にいたるまで、豊富な経験により蓄積したデータやノウハウを保有。流体条件・運転条件・要求コストに応じてご提案できます。
組み込みサイズ
特殊用途やオーダー製作品を数多く手がけてきた経験から、指定位置・指定サイズでシール効果を最大限に発揮するノウハウがあります。「詰めの一歩」はおまかせください。
修理・メンテナンスを短納期で対応できます
既設回転機器の軸シール改善や更新、修理・メンテナンスも得意部門です。現場を熟知しているからこそ、事前の的確な対策が可能です。

仕様

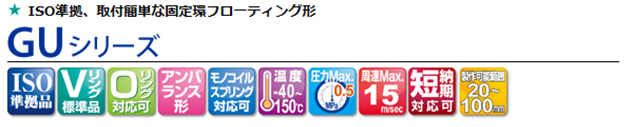

GUシリーズ仕様
GUシリーズ画像

DIN、ISO規格寸法に準拠した汎例タイプ

最も一般的なインサイド・マルチスプリング形式のメカニカルシールで、固定環をフロート形にして取付時の平行度傾きが自動修正されるように工夫しています。このため、回転機器組込の設計・取り扱いが容易で、広範囲の用途に対応できます。

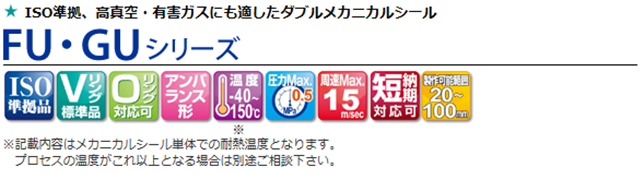

FU・GUシリーズ仕様
FU・GUシリーズ画像

ガス体・有害流体も確実にシール

プロセス側にFU形、大気側にGU形を採用した背面合わせのダブルメカニカルシールです。プロセス側固定環はクランプ方式で固定されていますから、シール液およびポンプ圧力の変動・振動にも、安定したシール性能を示します。高圧用のタンデム形も用意しています。

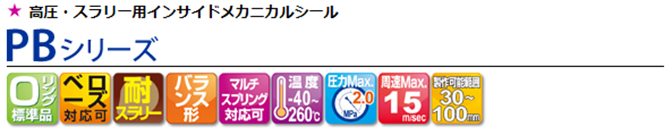

PBシリーズ仕様
PBシリーズ画像

高濃度スラリーに強いモノコイルスプリング

黒液や各種金属触媒スラリーに実績豊富な静止形・インサイド形のメカニカルシールです。二次シールにOリングを使用。 しかも、モノコイルスプリング形ですから、高濃度スラリーに対して安定した性能を確保できます

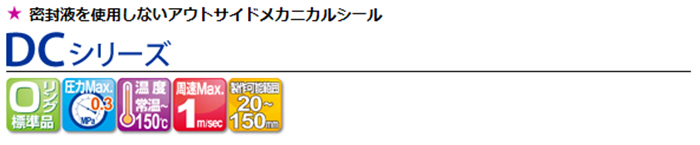

DCシリーズ仕様
DCシリーズ画像

既設シールの代替・改良にも対応

撹拌機やミキサー等の軸貫通部に装着されるシール液を必要としないドライコンタクトメカニカルシールです。シールの分解・組立が容易なアウトサイド形ですから、スプリング機能が安定。特殊用途でも高いシール性能を確保できます。構造がシンプルですから、既設メカニカルシールの代替・改良にも適しています。

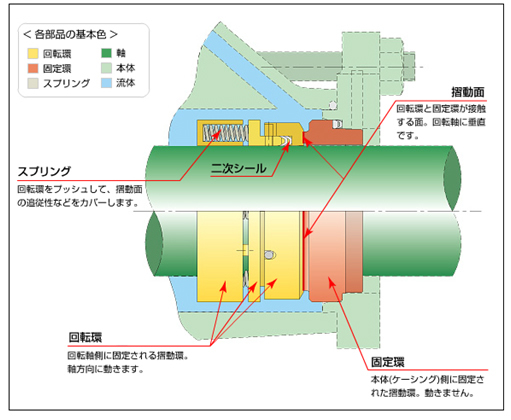

代表的なメカニカルシールの構造

代表的なメカニカルシールの構造
