電線ピーラー(先端用・中間用)
H1
電線ピーラー(先端用・中間用)
汎用DB:詳細
電線ピーラー(先端用・中間用)
お問い合わせ

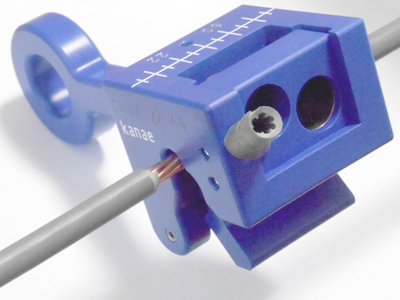

ケーブルを挿し込んで回すだけ。
誰でも軽々とケガの心配なくケーブルの被覆を剥き取れます。
概要
近年、高圧配電線の絶縁化が進んでいます。
従来は配電線には銅線が主流でしたが、アルミ線が現在では主体となり、経済性の面からも、ますますその需要は高まるでしょう。
こうした架線資材の変革に伴い、適合する工具類も要求されてきます。
カナエでは、電気工事の省力化、近代化に応えるため、各種電線の中央、及び端末部の被覆を容易に剥きとる工具を用意しました。
特徴
①技術不要で簡単作業。
本製品にケーブルを差し込み、電動ドリルを使用するか、手動で回すだけで、容易に被覆を剥ぎ取ることが可能です。
②剥き取り作業に力は不要で、ケガの心配がありません。
ナイフやペンチなどの工具と異なり、力を入れることなくスムーズに被覆を剥けます。
ナイフでの被覆剥き取り作業時に最も懸念されるのは、誤ってケガをしてしまうことですが、本製品ではその心配はありません。
③短時間で作業可能。
螺旋状に被覆を剥きとり、効率的に作業を行うことができます。
④導体に傷をつけません。
各電線に適合した刃の位置を決められるため、被覆だけを綺麗に剥き取ります。
⑤剥ぎ取り寸法を調節可能です。
先端用の機能として、40mm~120mmの範囲内で剥ぎ取り寸法を調整可能です。自動で剥ぎ取りがストップするため、過度に剥き取ることはありません。
⑥電動工具に対応しています。
先端用電線ピーラーは、電動ドリルに対応しております。
※手動でも作業は可能です。
⑦刃の取り換えも簡単です。
刃物部分は付け替え可能となっており、刃物だけの販売も行っております。
仕様

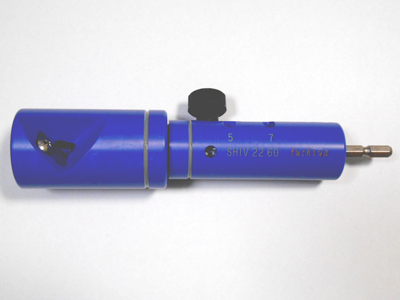

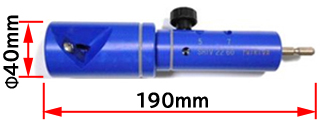

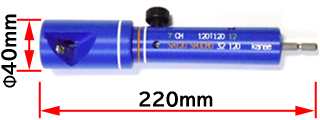

<電線ピーラー(先端用)>
特高・高圧用 重量230g
SHIV用 重量220g
ケーブル種類
ケーブル断面積
剥ぎ取り寸法
特別高圧線
SH120sq、SHJC8sq
60,70,110,120mm
高圧線
32sq、120sq
60,70,110,120mm
SHIV線
22sq、60sq
40,50,60,70mm

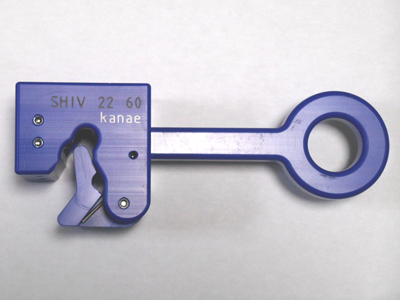

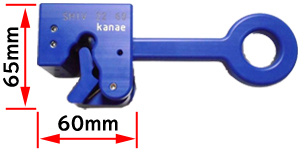

<電線ピーラー(中間用)>
高圧・低圧・SHIVそれぞれに対応 重量270g
ケーブル種類
ケーブル断面積
アルミ線
25sq、32sq、58sq、120sq
SHIV線
22sq、60sq
上記、規格以外の径にも可能な限り対応致しますので、ご相談ください。
使用方法

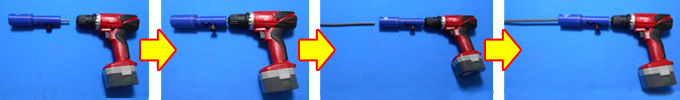

<電線ピーラー(先端用)>
①電線ピーラーを電動ドリルに取り付けます。
②電線を電線ピーラーに挿し込みます。

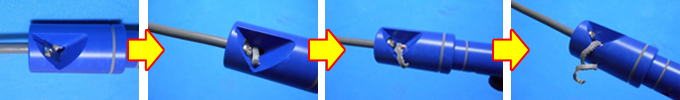

③電動ドリルで電線ピーラーを回転させることにより、 電線の被覆を剥ぎ取ることができます。

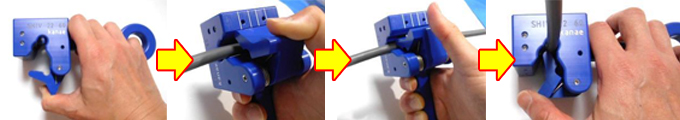

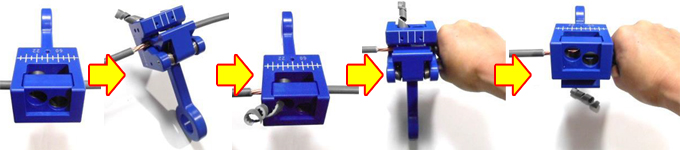

<電線ピーラー(中間用)>
①押し工具を開きます。
②電線を挿し込み、押し工具を戻します。
③電線が固定されます。
④ピーラーを回転させると、被覆が刃と接触し、剥ぎ取れます。
⑤手をストッパー代わりにし、 同じ場所で回転させると被覆が切れます。
使用方法解説動画
先端用
中間用
