電力設備向けハウエル管(高耐圧ポリエチレン管)

お問い合わせ

小水力発電設備や火力発電所設備にて実績豊富なφ300～φ3000までの内・外圧用高機能パイプ

概要

高密度ポリエチレン製の高耐圧パイプ。
(φ300～φ3000対応）
高機能材料（耐震性、耐摩耗性、耐衝撃性、耐薬品性、耐候性、長寿命）として用途に応じ、内圧用ＨＳＰＥ管（ガラス繊維強化ポリエチレン管）、外圧用ポリエチレンリブ管の２種類から選択することができます。
接続もゴム輪継手・ＥＦ継手の２種類を用意しており、特にＥＦ継手による融着接合は管路の一体化を可能にし、地震に強く、漏水の心配もありません。
他管材と比べ軽量性に優れ、大型重機を必要とせず急傾斜地でも布設が容易です。
水圧鉄管の更新として利用でき、既設管との接続や管更生も可能です。

特徴

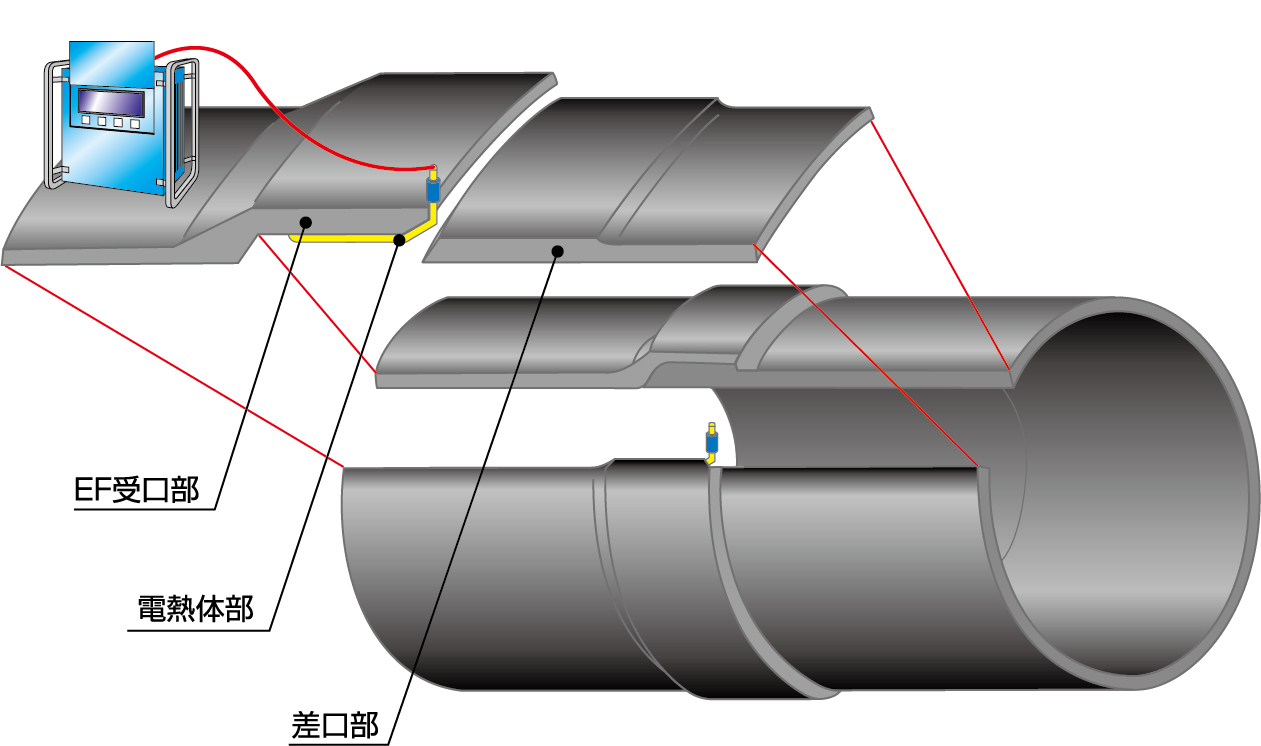

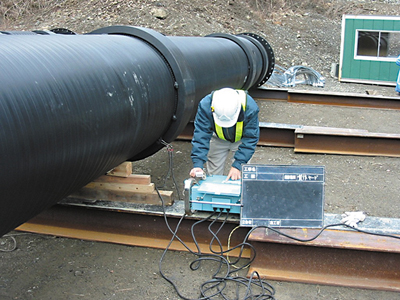

電気融着（ＥＦ）継手により一体化するＨＳＰＥ管

EF継手は、溶融条件をシステム化されたコントローラー制御により行うため、品質のばらつきがなく、信頼性の高い融着ができ、作業も容易なため、工期の短縮・コスト縮減が実現できます。

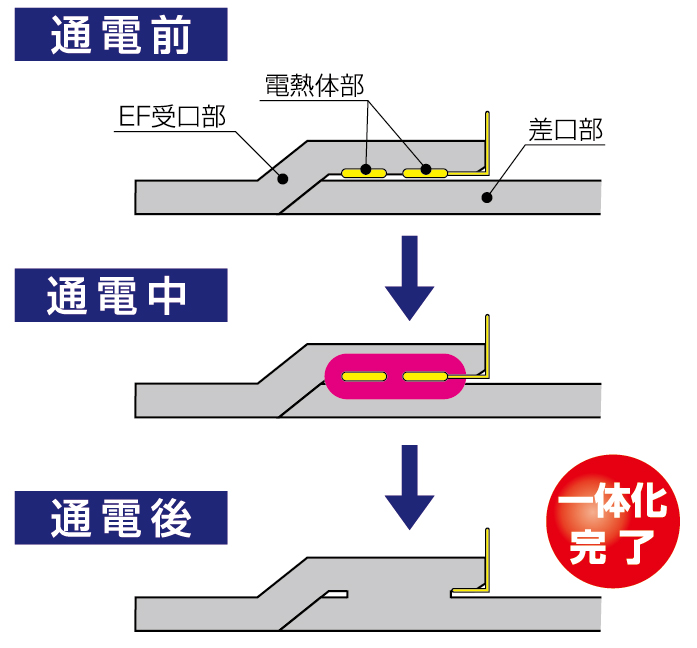

EF継手の原理

あらかじめ継手の受口部に電熱線を巻設させたEF受口部を差口部と嵌合した後、電熱線の通電条件をコントローラーで最適制御し、受口内面及び差口外面を同時に溶融することによって、受口および差口を一体化します。(下図参照)

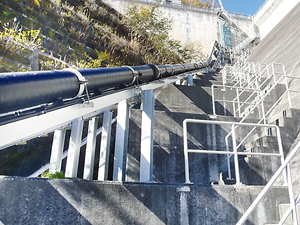

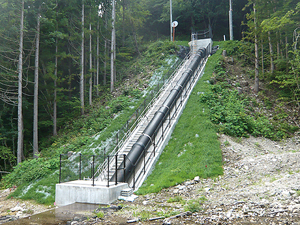

水力発電事業（内圧：水圧管路、外圧：導水路など）

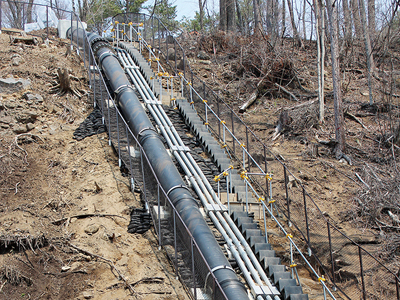

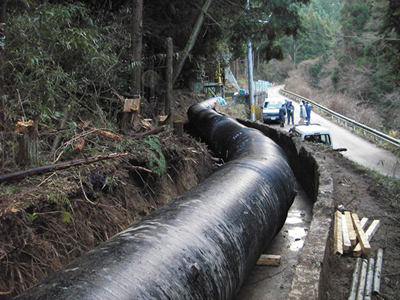

①急傾斜地での施工、露出配管に最適

【耐震性・水密性】
EF融着継手仕様により、一体化管路が可能。地震のエネルギーをソフトに吸収します。また、漏水の心配もありません。
【耐衝撃性】
高密度ポリエチレン製により、落石や倒木などの衝撃にも強く、割れにくい材質です。
【耐候性】
使用原料にカーボンブラックが添加されている為、耐候性に優れ、露出配管に最適です。
【高剛性】
高密度ポリエチレンにガラス繊維を配合することにより、高剛性（管周方向）と曲げ特性（管軸方向）を両立し、大口径でもＥＦ継手による一体化管路が可能となります。

②施工性、水理特性が良いので経済的

【施工性】
軽量・長尺ゆえ、工期短縮・工費軽減を実現できます。
【水理特性】
粗度係数ｎ＝0.010 の為、流水量を最大限に利用することで最小口径で供給でき、サイズダウンによる経済性を考慮した設計が期待できます。
【経済性】
サイズダウンによる、コスト削減だけでなく、劣化が少ないことから塗装を必要としない為、メンテナンス費用の削減ができます。

火力発電事業（外圧：取水放水管路、排水路、復水器冷却取放水管路など）

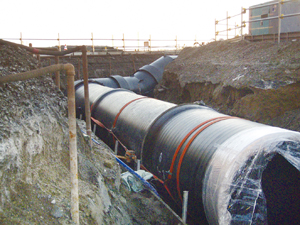

①復水器冷却用放水管路

【耐腐食性】
錆・腐食・電食がなく、塗装不要です。
【付着防止性】
海生生物が付着しにくい特性を持っています。
【耐圧性】
中空リブ構造だから耐圧強度が強いです。
【屈曲性】
ハウエル管の継手は軟弱地盤における不等沈下や地震による地盤歪みにも対応可能です。

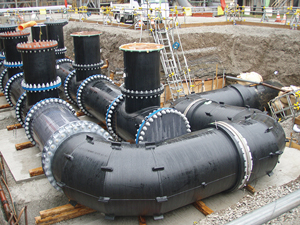

②発電所内管路

【耐薬品性】
耐薬品性に優れ、硫酸・硫化水素等に対し、劣化しにくくなっています。
【加工性】
高密度ポリエチレン樹脂製により、加工性に優れており、現場条件に適した曲管の製作も可能です。

公的機関への認可

【規格】

●日本工業規格　耐圧ポリエチレンリブ管　（JIS K 6780）
　　　　　　　　内圧用　ガラス繊維強化ポリエチレン管システム　（JIS K 6799）

【電気技術規定】

●経済産業省　　「発電用水量設備の技術基準の解釈」（2016年6月）で引用
●日本電気技術規格委員会規格で使用できる材料として掲載
　JESC H3004（2012）水路に使用する樹脂管（一般市販管）及びその許容応力
　JESC H0002（2016）水力発電設備の樹脂管（一般市販管）－JEAC 2601-2016

仕様

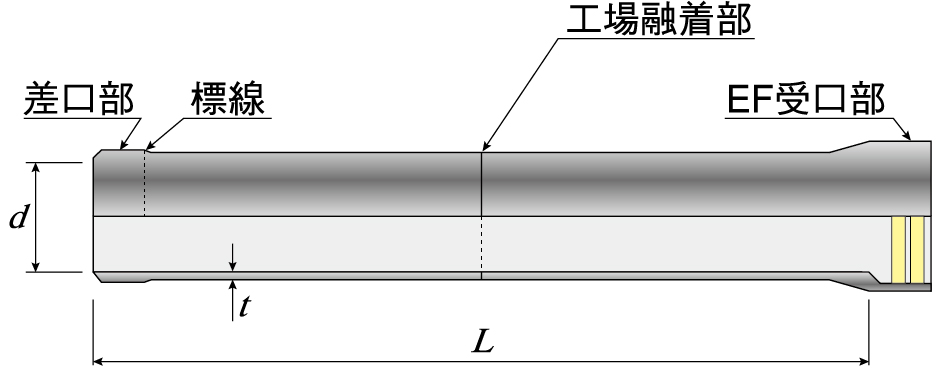

【内圧用ハウエル管　HSPE】

呼び径	内径 d[mm]	管厚t[mm]					有効長 L[mm]	参考重量[kg/m]
呼び径	内径 d[mm]	1種管	1.5種管	2種管	3種管	4種管	有効長 L[mm]	1種管	1.5種管	2種管	3種管	4種管
300	305	15	―	―	―	―	10000 または 5000	22	―	―	―	―
350	355	17	15	―	―	―		28	24	―	―	―
400	405	19	17	15	―	―		35	30	28	―	―
450	455	22	19	17	15	―		44	37	35	30	―
500	505	24	21	19	15	―		53	45	43	35	―
600	610	29	25	22	18	15		75	63	58	49	40
700	710	33	30	26	21	16		98	84	78	65	52
800	810	38	34	30	24	19		126	108	101	83	68
900	910	42	38	33	27	21		160	134	124	103	83
1000	1015	47	42	37	30	23		198	165	153	126	100
1100	1115	52	46	41	33	26		240	203	185	151	122
1200	1215	56	50	44	36	28		285	240	220	178	141
1350	1370	63	57	50	40	31		360	303	280	220	174
1500	1520	70	63	55	45	35		441	377	340	272	216
1650	1670	77	69	61	49	38		531	454	420	324	255
1800	1825	85	75	66	54	42		650	539	494	398	306
2000	2025	94	83	73	59	46		795	662	604	488	368

※1.管厚[t]は設計計算に用いる管厚であり、管内・外面のポリエチレン被覆層(各1.5mm)を含んでおりません
※2.上図中央の工場融着部は、バット溶接を基本としますが、協議によりEF継手とすることも可能です。
※3.管厚[t]1種・2種・3種の寸法はJIS K 6799-2に準じています。
※4.上表以外の仕様については、別途ご相談ください。
※5.管の用途・仕様により、継手形状が異なる場合があります。別途ご相談ください。

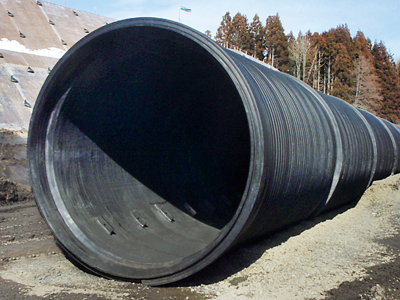

【外圧用ハウエル管】

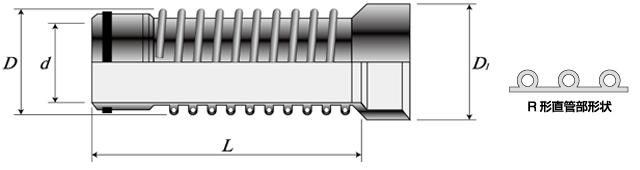

Ｒ形

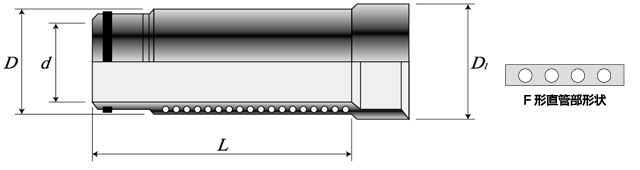

Ｆ型

R形製品規格
呼び径	内径 d[mm]	有効長 L[mm]	R30			R60
呼び径	内径 d[mm]	有効長 L[mm]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]
300	300	5000	372	390	50	372	390	50
350	350		422	440	55	422	448	55
400	400		474	490	65	474	500	70
450	450		524	540	70	526	558	90
500	500		574	606	85	582	618	120
600	600		674	706	125	684	732	170
700	700		788	826	170	792	852	235
800	800		892	926	215	904	950	340
900	900		1030	1036	270	1044	1061	365
1000	1000		1134	1148	325	1152	1178	470
1100	1100		1244	1260	440	1260	1290	605
1200	1200		1344	1370	485	1452	1452	780
1350	1350		1502	1540	655	1602	1630	880
1500	1500		1666	1704	895	1754	1800	1085
1650	1650		1902	1922	1070	1906	1939	1335
1800	1800		2052	2088	1235	2062	2111	1690
2000	2000		2252	2308	1545	2284	2327	2185
2200	2200		2462	2506	2075	―	―	―
2400	2400		2678	2744	2600	―	―	―
2600	2600		2972	2970	3315	―	―	―
3000	3000		3410	3445	4150	―	―	―

※1.製品仕様は改良、改善のため、予告なく変更する場合があります。

呼び径	内径 d[mm]	有効長 L[mm]	R90			R120
呼び径	内径 d[mm]	有効長 L[mm]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]
300	300	5000	372	390	50	372	390	55
350	350		422	448	65	430	448	85
400	400		474	500	80	482	508	95
450	450		532	558	105	534	566	130
500	500		584	618	140	592	628	165
600	600		692	732	200	704	742	255
700	700		804	852	300	860	862	360
800	800		960	978	405	960	994	440
900	900		1052	1077	440	1064	1090	525
1000	1000		1164	1197	585	1180	1210	715
1100	1100		1352	1364	715	―	―	―
1200	1200		1454	1480	805	―	―	―
1350	1350		1616	1660	1075	―	―	―
1500	1500		1764	1801	1320	―	―	―
1650	1650		1922	1973	1670	―	―	―
1800	1800		2176	2133	2055	―	―	―
2000	2000		2378	2343	2450	―	―	―

※1.製品仕様は改良、改善のため、予告なく変更する場合があります。

F形製品規格
呼び径	内径 d[mm]	有効長 L[mm]	R30			R60
呼び径	内径 d[mm]	有効長 L[mm]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]
300	300	5000	324	390	65	329	390	80
350	350		378	440	85	384	448	105
400	400		432	490	105	439	500	135
450	450		486	540	125	494	558	170
500	500		538	606	165	548	618	210
600	600		646	706	230	686	732	275
700	700		754	826	315	786	852	325
800	800		860	926	400	890	950	395
900	900		968	1036	500	1034	1061	500
1000	1000		1076	1148	620	1144	1178	645
1100	1100		1232	1260	590	1244	1290	710
1200	1200		1340	1370	720	1346	1421	800
1350	1350		1494	1540	865	1506	1591	1010
1500	1500		1644	1704	970	1668	1753	1275
1650	1650		1802	1887	1175	1904	1939	1640
1800	1800		1962	2046	1430	2068	2111	2005
2000	2000		2174	2259	1780	2268	2327	2230
2200	2200		2452	2506	2375	―	―	―
2400	2400		2658	2744	2745	―	―	―
2600	2600		2872	2970	3290	―	―	―
3000	3000		3300	3445	4585	―	―	―

※1.製品仕様は改良、改善のため、予告なく変更する場合があります。

呼び径	内径 d[mm]	有効長 L[mm]	R90			R120
呼び径	内径 d[mm]	有効長 L[mm]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]	管外径 D[mm]	受口外径 D₁[mm]	参考重量 [kg/本]
300	300	5000	334	390	90	337	390	100
350	350		389	448	120	393	448	130
400	400		445	500	155	449	508	170
450	450		500	558	190	505	566	215
500	500		556	618	235	561	628	260
600	600		688	732	275	690	742	275
700	700		790	852	345	798	862	395
800	800		900	978	455	910	994	525
900	900		1044	1077	585	1046	1090	590
1000	1000		1146	1197	655	1150	1210	705
1100	1100		1250	1327	770	―	―	―
1200	1200		1360	1436	930	―	―	―
1350	1350		1522	1609	1195	―	―	―
1500	1500		1760	1801	1575	―	―	―
1650	1650		1914	1973	1810	―	―	―
1800	1800		2072	2133	2120	―	―	―
2000	2000		2286	2343	2560	―	―	―
