FRPピット蓋

汎用DB:詳細

FRPピット蓋

車両も通行でき人力で開閉可能な表面に滑り止め塗装を施したFRP製ピット蓋

概要

ピット蓋の断面形状は、人荷重のみを考慮したピット蓋40H型と、車両通行が可能なピット蓋90H型の2種類です。
 色はグレー( マンセル値N7近似色 )で、表面のみ滑り止め塗装を施してあります。

特徴

  • 軽量で、施工性にすぐれ、敷設および点検保守の際に開閉作業を容易に行えます。
  • 高強度で、耐久性に優れています。
  • 表面に滑り止め塗装を施しています。
  • 優れた耐候性を有しています。

仕様

型式 幅W
[mm]
高さ
H[mm]
使用目的別最大長
L[mm]
適用 荷重想定
40H型 500 40 2000 人荷重用 中央部1.5[kN]載
90H型 500 90 4000 人荷重用 中央部1.5[kN]載
500 90 1500 車両荷重用 中央部6tトラック空荷状態24[kN]

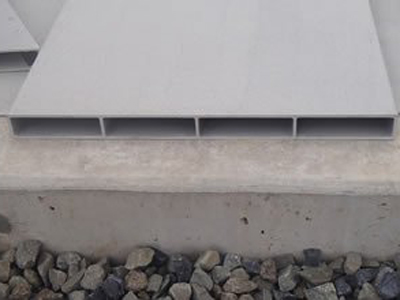

ピット蓋40H型

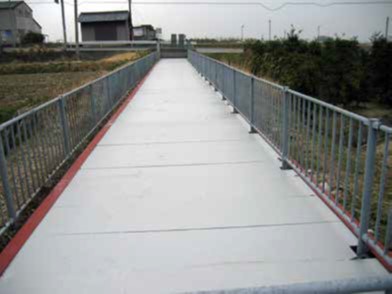

ピット蓋40H型

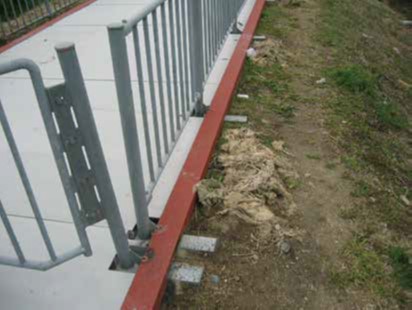

ピット蓋40H型

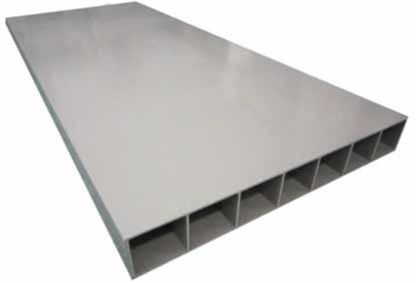

ピット蓋90H型
